在智能穿戴设备与便携式医疗产品快速发展的今天，高效、紧凑的无线充电技术成为关键需求。英集芯IP6833作为一款符合Qi标准的5W无线充电接收芯片，凭借高集成度与95%以上的整流效率，成为低功耗设备的理想选择。本文将从原理图设计、核心功能模块到典型应用场景，深入解析这一芯片的技术亮点。

一、芯片架构与引脚定义：高度集成的“微型电站”

IP6833采用QFN28封装，28个引脚各司其职，如同一个精密的交通枢纽：电源输入、数据通信、功率输出等信号通过不同引脚有序传输。其内部框图显示，芯片集成了MCU（微控制器单元）、同步整流电路、功率输出电路和反向保护电路，相当于将传统方案中分散的多个模块压缩至单一芯片，大幅节省设备空间。

同步整流电路是效率提升的核心，类比为“无损耗的电流阀门”，通过动态控制电压，将能量转换效率提升至95%以上，远高于普通二极管的80%左右。而内置的反向保护电路则像“防倒流堤坝”，避免异常电流损坏设备，增强系统可靠性。

二、原理图设计关键：低功耗与瞬态性能优化

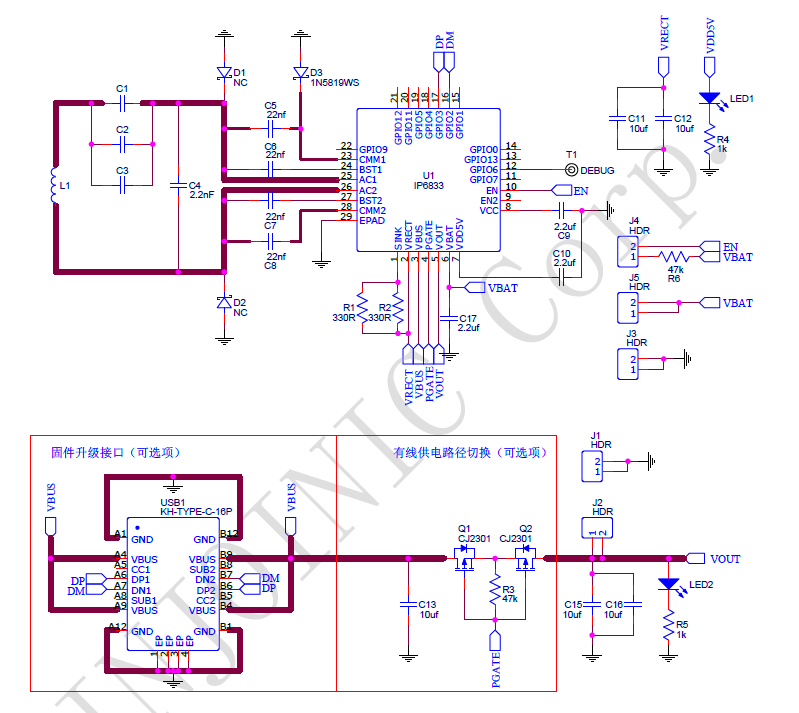

典型应用原理图中，IP6833的外围电路设计极为简洁。例如，动态整流电压控制技术可根据负载需求实时调整输出，类似于“智能变速器”，既保证轻载时的低功耗（如助听器待机时仅需微安级电流），又能快速响应突发功率需求（如智能手表充电瞬间）。

热损耗控制是另一大亮点。芯片通过优化电路布局与材料选择，将工作温度控制在0~85℃范围内，即使长时间运行也仅产生微弱温升，如同“静音散热器”，非常适合对温度敏感的医疗设备。

三、应用场景：从智能穿戴到医疗健康

1. 智能手表/手环：IP6833的5W功率与800mA充电电流，可满足全天候续航需求。其紧凑尺寸（约指甲盖大小）适配表带或机身内部狭小空间。

2. 助听器与医疗监测设备：低功耗特性支持设备连续工作数周，而反向保护电路避免因误操作导致电池反接，提升医疗级安全性。

3. 其他便携设备：如无线耳机、电子标签等，均可通过IP6833实现“无触点充电”，避免频繁插拔接口的磨损。

结语

IP6833通过高度集成与智能控制技术，将无线充电的便捷性与可靠性推向新高度。无论是原理图中的精巧设计，还是实际场景中的稳定表现，都彰显了其在低功耗领域的独特优势。未来，随着Qi标准的普及，这类芯片或将成为小型电子设备的“隐形能源管家”。
