诺芯盛@ip6808 充电宝

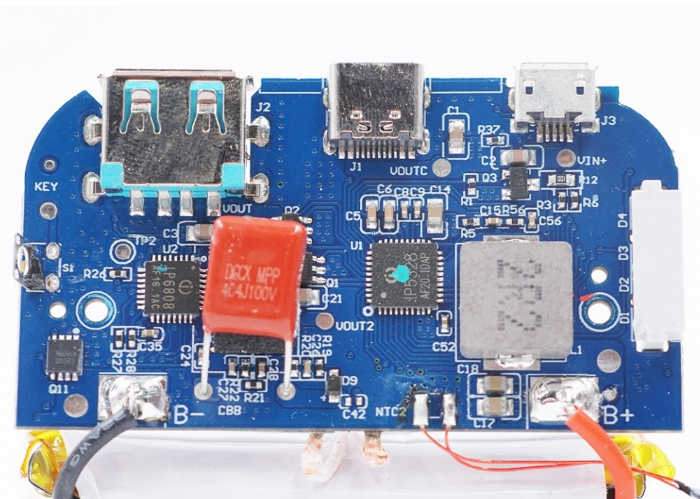

在当今快节奏的移动生活中，充电宝已成为不可或缺的随身装备。而随着无线充电技术的普及，一款搭载高性能芯片的无线充电宝更是能大幅提升用户体验。今天，我们将深入解析基于IP6808芯片的无线充电宝，揭秘其如何通过技术创新实现高效、安全的电力传输。

高度集成的“大脑”：IP6808芯片的核心架构

IP6808作为无线充电发射端的控制SoC（系统级芯片），堪称充电宝的“智慧中枢”。它采用全集成设计，将传统方案中分散的全桥驱动电路、ASK通讯解调模块等关键部件浓缩在一颗芯片内，如同把多个功能各异的车间整合成一条自动化生产线。这种设计不仅缩小了电路板面积，还降低了元件间的信号干扰，使得充电宝内部结构更紧凑，稳定性更高。实测表明，采用IP6808的方案能减少约30%的BOM（物料清单）成本，为消费者带来更具性价比的产品。

多协议兼容：一“芯”应对全场景充电需求

这款芯片的突出优势在于其广泛的兼容性。它严格遵循WPC Qi v1.2.4最新标准，支持从基础的5W到苹果7.5W、三星10W甚至华为15W（需特定固件版本）的功率输出。这意味着用户无论是给AirPods充电，还是为三星S23快速补能，都能自动匹配最佳充电模式，就像一位精通多国语言的翻译官，能精准理解不同设备的“电力方言”。值得注意的是，要实现15W高速无线充，需搭配支持12V输出的PD/QC充电器，而10W模式则需要9V输入——这提醒用户在选购配件时需关注电源适配器的规格。

智能功率调节：动态追踪的“电力导航”

IP6808的工作流程展现了其智能化特性。当充电宝靠近接收设备时，芯片会通过analog ping（模拟信号探测）技术主动搜寻目标，类似声呐探测水下物体。建立连接后，芯片持续解码接收端发来的数据包，并采用PID算法实时调整振荡频率，动态改变线圈输出功率。这种闭环控制机制如同汽车巡航系统，能根据路况（电池电量）自动加减速，既避免能量浪费，又防止过充风险。当检测到电池充满时，芯片会立即终止供电，这种“点到为止”的设计极大延长了电池寿命。

稳定性的基石：精妙的电路布局艺术

在实际应用中，IP6808的性能发挥高度依赖PCB布局设计。不规范的走线可能导致ASK通讯异常或FOD（异物检测）灵敏度下降，就像在嘈杂环境中难以听清对方耳语。优质充电宝方案会严格遵循以下原则：功率走线需短而宽以减少阻抗，信号线应远离高频干扰源，线圈与芯片的间距需控制在合理范围。这些细节决定了充电效率是“高速公路”还是“乡间小道”。

安全防护体系：看不见的“电力保镖”

除了高效充电，IP6808还内置多重防护机制。其集成的电压/电流双路ASK解调模块能精准识别金属异物，防止钥匙、硬币等物品误入充电区域时引发过热。芯片还会监测输入电压波动，在检测到异常时立即启动保护程序，相当于为电路安装了避雷针和保险丝的双重保障。这些设计使得充电宝即使在高温、高湿等恶劣环境下，仍能保持稳定输出。

从技术参数到用户体验，IP6808芯片为无线充电宝赋予了前所未有的竞争力。它不仅解决了多设备兼容的痛点，更通过智能化功率管理重塑了无线充电的效率标准。随着技术的迭代，这款芯片有望推动无线充电宝从“能用”到“好用”的质变，成为移动能源领域的新标杆。
