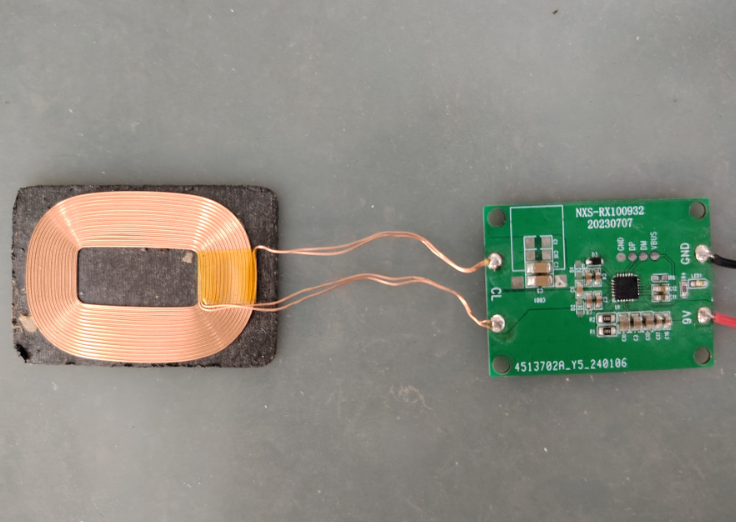

诺芯盛@ip6832方案

在当今快节奏的科技生活中，无线充电技术正逐渐成为电子设备的标配功能。而实现这一功能的核心，往往依赖于高度集成的芯片方案。IP6832作为一款支持WPC Qi标准的无线充电接收SOC芯片，凭借其高集成度和多功能性，正在为各类电子设备带来更便捷的充电体验。

高集成度设计：化繁为简的技术突破

IP6832的最大特点在于其高度集成的设计。芯片内部不仅集成了高效全桥同步整流电路，能够直接将交流电转换为直流电，还内置了32-bit MCU和丰富的外设资源。这种设计相当于将传统方案中需要多个分立元件完成的功能，浓缩到一颗仅有4mm×4mm大小的QFN24封装芯片中。对于产品开发者而言，这意味着可以大幅减少外围电路的设计复杂度，同时显著节省PCB空间——尤其适合榨汁机、果蔬清洗机等对内部空间要求严格的设备。

双向通信与智能调控：让充电更“聪明”

不同于早期无线充电技术的单向能量传输，IP6832通过集成ASK调制电路和FSK解调电路，实现了发射端与接收端的双向通信。这种技术类似于手机与基站之间的对话：设备不仅能接收电力，还能主动向充电底座反馈电压、电流等关键参数。例如，当检测到VRECT（整流输出电压）异常时，芯片会启动电压钳位功能进行限幅保护，避免过压损坏后级电路。配合3V~14V的可调输出电压范围，这使得IP6832能够灵活适配智能手机、可穿戴设备等不同功率需求的场景。

10W功率与高效转换：小身材也有大能量

尽管体积小巧，IP6832却能提供最高10W的功率输出，输出电流可达1.6A。这一性能足以满足多数小型电子设备的快充需求，例如为TWS耳机充电时，其效率相当于用高压水枪快速灌满一个小水池，而非传统的滴灌方式。内部的全桥同步整流技术进一步提升了AC-DC转换效率，减少了能量损耗。值得注意的是，芯片还支持私有协议开发，为厂商定制差异化功能提供了可能。

应用场景扩展：从消费电子到智能家居

IP6832的泛用性使其能够跨越多个产品领域。在消费电子领域，它可以嵌入手机背壳或智能手表中，实现无接口充电；在厨房电器中，则为榨汁机等设备提供了完全防水的充电方案。这种适应性源于其宽工作温度范围（0~85℃）和稳定的LDO稳压输出——就像一位全天候待命的电力管家，无论设备处于何种环境，都能确保供电平稳。

未来展望：无线充电技术的进化方向

随着物联网设备的普及，对无线充电技术的需求将持续增长。IP6832所展现的高度集成化、智能化通信和功率可调特性，很可能成为未来无线充电芯片的标准配置。其设计理念也预示着一种趋势：硬件功能将越来越多地通过软件定义，而芯片则扮演着“电力路由器”的角色，动态分配能量并确保安全。对于开发者而言，这类方案不仅能缩短产品上市周期，更能为终端用户创造无缝的充电体验。
