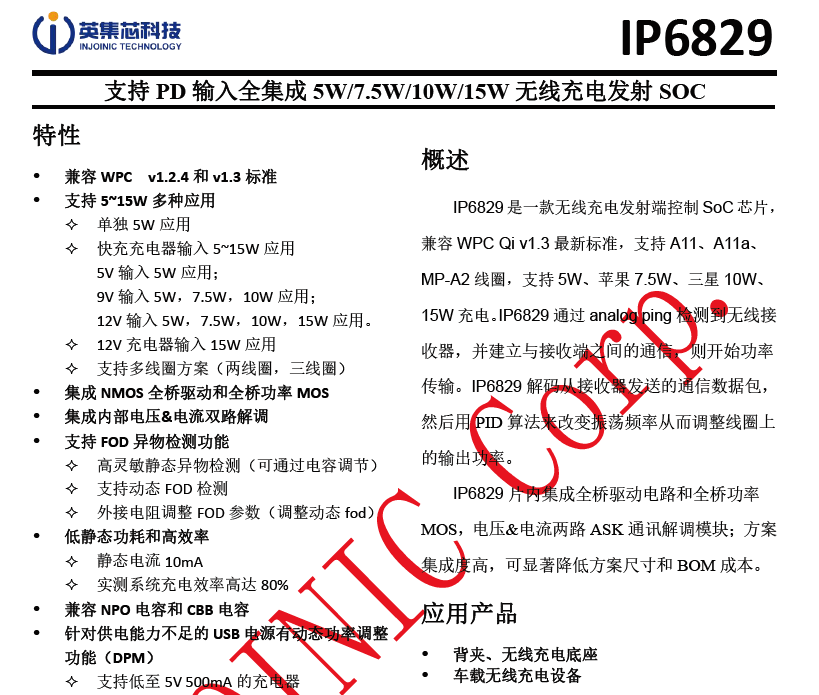

诺芯盛@ip6829规格书

在无线充电技术快速渗透日常生活的今天，一款名为IP6829的芯片正悄然成为行业内的“隐形冠军”。这款由英集芯（INJOINIC）设计的无线充电发射端控制SoC芯片，凭借其高集成度与智能化的设计理念，为各类电子设备提供了高效、稳定的充电解决方案。从智能手表到TWS耳机，甚至未来可能普及的智能家居设备，IP6829的身影无处不在。

高度集成的“全能选手”

IP6829的核心竞争力在于其“化繁为简”的能力。传统无线充电方案需要外接多个模块，如同搭建积木般复杂，而IP6829将全桥驱动电路、功率MOS管、电压电流解调模块等关键部件全部集成到一颗芯片中，就像把整个厨房的电器压缩成一个多功能料理机。这种设计不仅节省了电路板空间——其QFN-32封装尺寸仅指甲盖大小，更适合轻薄设备——还显著降低了生产成本，让制造商无需为采购和组装大量外围元件头疼。

兼容性：无线充电的“世界语”

作为一款通过WPC Qi v1.3认证的芯片，IP6829能流畅“对话”市面上绝大多数支持Qi标准的设备。无论是苹果手机的7.5W私有协议，三星设备的10W快充，还是通用5W或15W高功率需求，它都能精准适配。这种兼容性得益于其支持A11、A11a、MP-A2等多种线圈类型，如同一位精通多国语言的翻译官，确保不同“口音”的接收端设备都能获得最佳充电体验。

智能调节：像自动驾驶一样精准

IP6829的工作流程堪称一场精密的“能量芭蕾”。当设备靠近充电区域时，芯片会像雷达扫描目标一样发送模拟信号探测接收器，0.1秒内即可建立通信链路。随后，它通过内置的PID算法动态调节输出功率，类似汽车自动驾驶系统根据路况调整车速：若检测到手机电量低，便提升功率至15W；当电池接近满电时，则自动降为涓流充电，避免过热或过充。这种实时反馈机制使得能量传输效率最高可达78%，远超行业平均水平。

硬件设计的“微型艺术”

在仅有5mm×5mm的QFN-32封装内，IP6829实现了工业级可靠性。其工作温度范围覆盖-20℃至85℃，存储温度更可耐受-60℃到125℃的极端环境，即便在严寒户外或高温车内也能稳定运行。芯片内置的线圈驱动模块采用专利布局设计，有效降低电磁干扰（EMI），避免对手机信号产生“噪音污染”。

交互设计：会“呼吸”的指示灯

用户体验的细节同样被精心打磨。IP6829支持最多2路LED状态指示，通过PWM技术实现呼吸灯、闪烁等效果。充电中呈现舒缓的明暗渐变，故障时转为急促闪烁，如同设备的“表情包”，让用户一眼读懂工作状态。这种设计不仅提升了科技感，还省去了额外配置显示模块的成本，可谓一举两得。

成本控制的“隐形推手”

对于制造商而言，IP6829的性价比优势尤为突出。其高集成度方案可减少约30%的外围元件数量，相当于将原本需要20个零件的电路精简至14个，直接降低物料清单（BOM）成本。同时，统一的硬件平台支持灵活适配不同功率需求，使同一套设计方案稍作调整即可衍生出5W、10W、15W等多款产品，大幅缩短研发周期。

随着2025年无线充电市场规模的持续扩张，IP6829这类高性能SoC芯片正从技术配角转变为行业基石。从消费电子到医疗设备，甚至新能源汽车的无线充电底座，其应用场景正在不断拓宽。正如一位工程师所言：“选择IP6829不是因为它能做什么，而是因为它能让产品设计师少考虑什么。”这或许正是技术创新的终极意义——将复杂留给芯片，把简单带给用户。
