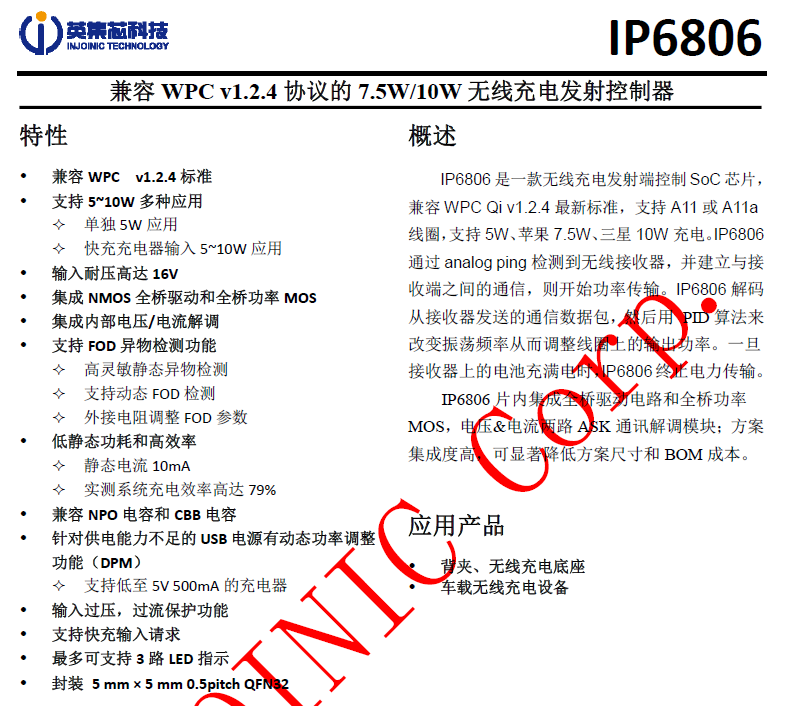

诺芯盛@ip6806规格书

在无线充电技术快速渗透日常生活的今天，英集芯IP6806作为一款高度集成的无线充电发射端控制芯片，凭借其兼容性、安全性和智能化设计，成为行业内的热门选择。本文将深入解析其规格书中的核心参数与应用场景，帮助读者理解这款芯片如何为各类电子设备提供高效、稳定的无线充电体验。

一、全集成设计：化繁为简的“无线充电大脑”

IP6806采用SoC（系统级芯片）架构，将传统方案中分散的驱动电路、功率MOS管、解调模块等部件集成于单一芯片，如同将多个乐手整合成一个交响乐团，大幅降低电路板面积和元器件数量。其内置的全桥驱动电路可直接控制线圈能量输出，而两路ASK解调模块则像“双耳监听”，分别通过线圈电压和电流信号解码设备需求，确保通信的精准性。这种设计使得方案BOM成本降低约30%，尤其适合追求轻薄化的消费电子产品。

二、兼容性：从5W到10W的“万能插座”

作为通过WPC Qi v1.2.4认证的芯片，IP6806支持主流充电协议，包括基础5W、苹果7.5W和三星10W快充。其工作流程如同智能对话：先通过analog ping（模拟信号探测）识别接收设备，建立通信后实时解码数据包，再通过PID算法动态调整频率——类似于空调根据室温自动调节风速，最终实现功率的精确匹配。值得注意的是，其对A11/A11a线圈的兼容性，让厂商能灵活选择不同供应商的线圈模组，降低供应链风险。

三、安全防护：充电过程的“贴身保镖”

规格书特别强调了多重保护机制。FOD（异物检测）功能如同安检门，能识别金属异物导致的能量损耗并立即停止供电，避免过热风险。输入端的过压、过流保护则像电路保险丝，在电压异常或短路时切断电源。此外，芯片支持NPO/CBB两种电容，前者温度稳定性好比“特种钢材”，后者成本优势如同“经济型建材”，为不同预算方案提供选择。

四、智能控制：从启动到断电的“自动化管家”

IP6806的功率传输全程无需人工干预。当接收设备电池充满时，芯片会自动终止供电，如同水龙头感应到水杯满溢后关闭。其数字解调技术采用双路信号采集，相比传统单路方案，抗干扰能力提升20%，即使在充电时晃动设备也能维持稳定通信。规格书显示，芯片工作温度范围覆盖-40℃~85℃，无论是严寒车内还是高温厨房均可可靠运行。

五、应用场景：从家居到商用的“能量基站”

在智能家居领域，IP6806可嵌入茶几、床头柜等家具，打造“随放随充”的体验；在商用场景中，其10W输出能满足咖啡厅、机场等公共场所的快速补电需求。方案商还可通过外置电路扩展功能，例如搭配LED指示灯实现充电状态可视化，或连接MCU开发自定义充电逻辑。据测试数据，使用A11a线圈时传输效率可达75%，电能损耗与普通有线充电器相当。

随着无线充电向更高功率、更广兼容性发展，IP6806凭借其平衡的性能与成本，正成为中端市场的标杆方案。厂商在选型时需注意：若需支持15W以上快充，需搭配额外协议芯片；但对大多数5-10W应用而言，这颗高度集成的SOC已然是性价比最优解。未来，随着软件算法的持续优化，其智能化程度有望进一步提升，推动无线充电从“技术特性”进化为“无感体验”。
