无线充发射原原理图

无线充电技术已成为现代电子设备续航的重要解决方案，其核心在于发射端的原理图设计。本文将深入解析无线充发射端的工作原理，结合电磁感应、高频振荡等技术，以通俗的语言揭示其背后的科学逻辑与工程实践。

一、无线充电的物理基础：电磁感应与磁共振

无线充电的核心原理是电磁感应或磁共振耦合。简单来说，发射端通过高频交流电产生交变磁场，接收端的线圈则将这一磁场转化为电能。这一过程类似于“无形的电线”，无需物理连接即可完成能量传递。

• 电磁感应：类似变压器原理，但工作频率更高（通常超过100kHz），以实现更高效的能量传输。

• 磁共振耦合：通过调整发射与接收端的谐振频率，形成“共振效应”，大幅提升传输效率，尤其适用于远距离充电场景。

二、发射端的核心模块：从电源到高频振荡

发射端的设计可拆解为多个关键模块，每个模块承担特定功能：

1. 电源电路：将交流电转换为直流电，再通过降压电路（如PSM型）为后续模块供电。这一过程类似“能量加工厂”，确保输入稳定。

2. 高频振荡电路：利用晶体振荡器（如CD4069）产生高频信号，频率需高于100kHz才能有效辐射电磁波。这一环节如同“心脏跳动”，为能量传输提供动力。

3. 功率放大器：将高频信号放大，驱动发射线圈产生强磁场。其作用类似于“扩音器”，增强信号强度以满足充电需求。

4.


三、发射线圈与电磁场的“隐形舞蹈”

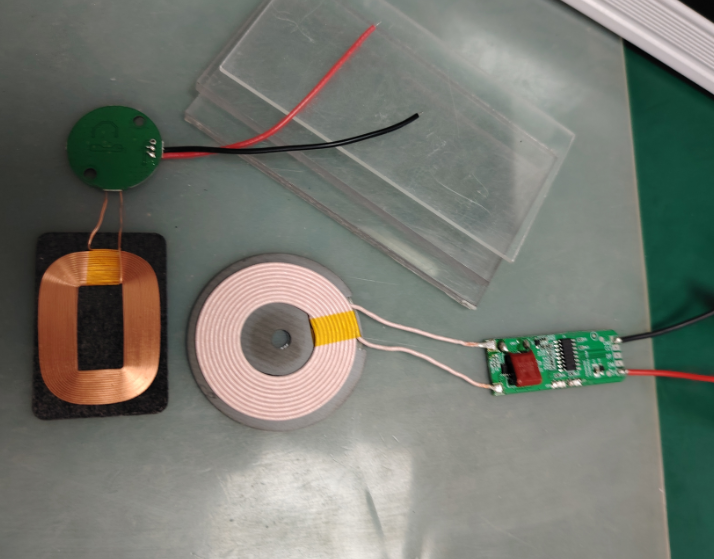

发射线圈是能量传递的“起点”，其设计直接影响充电效率：

• 线圈形态：多采用扁平螺旋结构，以增大磁感应面积，类似“天线”捕捉电磁波。

• 磁路优化：通过加入铁氧体磁片，集中磁场方向，减少能量损耗。这相当于为电磁波搭建了“高速公路”，避免能量散逸。

• 动态磁场环境：高频交流电通过线圈时，会产生动态变化的电磁场，如同“无形的波浪”向空间传播，等待接收端捕获。

四、控制芯片与通讯协议：智能调控的关键

现代无线充发射端普遍采用**片上系统（SoC）**架构，集成电源管理、数字模拟转换（DAC）及通讯模块：

• 功率调节：根据接收端负载变化动态调整输出，例如手机电量低时加大功率，充满后降低功率，避免浪费。

• 异物检测（FOD）：通过电磁场探测金属异物（如硬币），防止涡流发热引发安全隐患。

• Qi协议兼容：遵循无线充电联盟标准，确保不同设备间的兼容性。例如，发射端需通过ASK解调方式与接收端“对话”，确认位置与功率需求。

五、高效充电的“秘密武器”：整流与滤波

接收端获取的能量需经过整流桥转化为直流电，再通过滤波电路去除杂波：

• 整流桥：将交流电磁波转换为直流电，类似“电流分拣员”，确保电流方向一致。

• 滤波电路：采用电容、电感滤除高频噪声，输出平稳电流，如同“水流过滤器”让电能更纯净。

六、未来趋势：高集成度与低成本化

随着技术发展，无线充发射端正向高集成度与低成本迈进：

• SoC芯片：将电源、控制、通讯集成于单一芯片，减小体积并提升可靠性。

• 新型材料：如氮化镓（GaN）器件的应用，可进一步降低功耗并提高频率，推动充电效率突破。

• 场景适配：从手机到电动汽车，发射端设计需兼顾不同功率需求，例如车载无线充需支持更高功率（如15W以上）。

结语

无线充发射端的原理图看似复杂，实则围绕“电磁感应-能量传输-智能控制”的逻辑展开。从高频振荡的“心跳”到磁共振的“共鸣”，从异物检测的“守护”到功率调节的“灵活”，每一个模块都承载着技术创新的智慧。未来，随着芯片集成度的提升与标准协议的完善，无线充电或将如Wi-Fi般无处不在，为人类生活注入更多便捷与自由。
