IP6821搭配什么功率mos型号

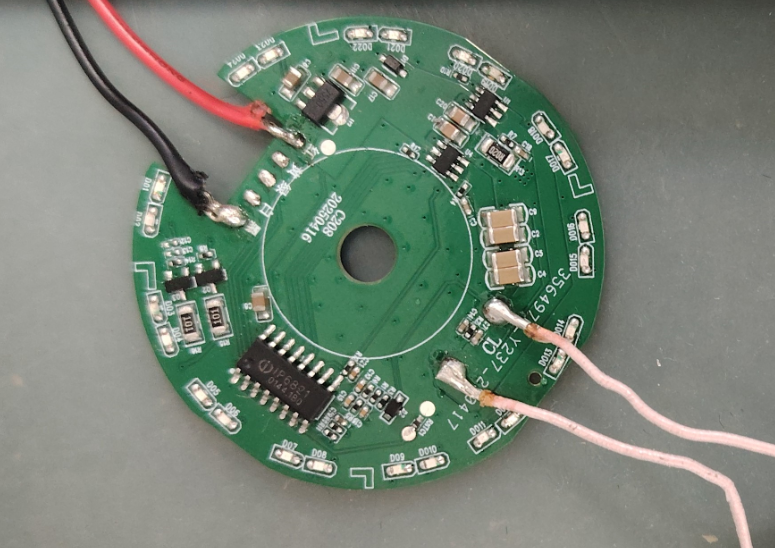

无线充电座摆在桌上，看似平静，内里却是一场精密的能量舞蹈与热力博弈。当你把手机轻轻放上去，指示灯亮起的瞬间，IP6821这颗高集成度的发射端控制芯片便开始指挥整个系统。然而，这场“无线供电交响乐”能否演奏得高效、稳定且安静，很大程度上取决于两位关键“乐手”——外置的全桥功率MOSFET。它们直接负责将电能转化为高频交变磁场，其选型、驱动匹配、EMI（电磁干扰）抑制与散热处理，构成了方案从“能用”到“好用”的核心分水岭。

今天，我们就深入IP6821方案的腹地，抛开泛泛而谈，聚焦于功率MOS的实战选型、EMI优化与散热设计，看看如何让一个无线充电方案既冷静又安静。

一、 基石：功率MOS选型与驱动匹配，为稳定输出奠基

IP6821内部集成了2P2N的H桥驱动模块，但它本身并不直接承载大电流，而是通过驱动外部的四个功率MOSFET（构成全桥）来切换电流方向，从而在线圈中产生交变磁场。因此，MOS选型是第一步。

1. 关键参数拆解：不只是电压与电流

对于支持5W到15W的IP6821方案，MOS的选型需超越简单的“电压电流够用”思维。

• 电压额定值（Vds）： 考虑到输入电压最高可达20V（支持PD快充），且H桥结构中存在电压尖峰，MOS的Vds额定值建议选择30V或以上，留有充足余量以确保可靠性。

• 连续电流（Id）与脉冲电流能力： 15W输出时，假设系统效率85%，输入侧电流可能超过3A。MOS的连续电流额定值需大于此值。更重要的是脉冲电流能力，因为在开关瞬间电流可能更大，这直接关系到MOS在启动和动态负载下的稳健性。

• 导通电阻（Rds(on)）： 这是影响效率与发热的核心参数。Rds(on)越低，MOS导通时的损耗就越小。尤其在15W满功率运行时，即使毫欧级别的差异，也会导致温升的显著不同。通常需要寻找在系统常用栅极驱动电压（如IP6821驱动输出的电压）下Rds(on)足够低的型号。

• 栅极电荷（Qg）与开关速度： IP6821的驱动能力是有限的。Qg参数决定了MOS开关的“难易程度”，Qg越小，开关速度越快，开关损耗也越低。但开关速度过快又可能加剧EMI问题。因此，需要选择Qg与芯片驱动能力相匹配的型号，必要时可在栅极串联小电阻来调节开关速度，实现损耗与EMI的平衡。

2. 与IP6821驱动模块的“握手”

IP6821的H桥驱动模块其驱动强度和死区时间可通过软件配置。这是一个重要的优化点：

• 死区时间配置： 设置合理的死区时间，可以防止全桥中上下管同时导通造成的“直通”短路，这是系统安全的基本保障。时间太短有风险，太长则会增加失真和损耗。

• 驱动强度调整： 驱动能力太弱，会导致MOS开关缓慢，损耗增加；驱动过强，则开关速度极快，电压电流变化率（dv/dt, di/dt）高，EMI辐射严重。需要根据所选MOS的Qg，反复调试找到最佳驱动配置，使开关波形干净利落，无明显振铃。

二、 攻坚：EMI性能优化，让充电“静悄悄”

无线充电本身是高频能量传输，天生就是EMI的潜在源。功率MOS的开关动作是主要干扰源之一。优化EMI不仅是满足法规认证（如FCC、CE）的要求，更是避免干扰手机、耳机等敏感设备正常工作的必需。

1. 布局布线的“艺术”：控制回路面积

这是成本最低、效果最显著的EMI抑制手段。核心原则是减小高频大电流回路面积。

• 功率回路最小化： 输入电容、全桥MOS、谐振电容（CBB/NPO/X7R类型）以及发射线圈，它们构成的高频功率回路必须尽可能紧凑。走线要短而粗，最好在PCB的同一层或相邻层形成紧密耦合，将磁场辐射限制在极小范围内。

• 驱动回路分离： IP6821的驱动信号走线应与大电流功率走线保持距离，避免噪声耦合。驱动信号线可适当细一些，但需参考芯片手册建议。

• 接地设计： 采用星型单点接地或分区接地，将数字地（芯片）、模拟地（ASK解调）、功率地（MOS源极）在合适点连接，避免噪声通过地线串扰。

2. 吸收与滤波：给尖峰电压戴上“笼头”

MOS开关时，由于线路寄生电感的存在，会在漏极产生电压尖峰。这不仅威胁MOS安全，也是高频辐射噪声。

• RC吸收电路： 在每个MOS的漏源极之间并联一个小电容和电阻串联的RC吸收网络，可以有效阻尼电压尖峰和振铃，平滑开关波形。参数需根据实际开关波形调试确定。

• 输入滤波： 在电源输入端放置足够容量的电解电容和多个高频陶瓷电容（如X7R），为瞬间的大电流需求提供本地储能，防止噪声倒灌回电源。共模电感对抑制传导EMI（尤其是低频段）非常有效。

3. 利用IP6821的内置特性

IP6821支持线圈电压最大振幅限制功能。合理设置此参数，可以间接限制开关电压的峰值，对降低辐射有一定帮助。同时，优化驱动模块的死区时间和驱动强度配置，如前所述，是改善开关波形、从源头减少EMI的关键软件手段。

三、 守护：散热设计考量，确保持久冷静

效率损耗最终会转化为热量。MOS管和IP6821芯片是主要热源。良好的散热设计直接关系到长期可靠性和满功率持续输出能力。

1. 热源分析与PCB散热

• MOSFET的功耗： 主要包括导通损耗（I² * Rds(on)）和开关损耗。在15W输出时，即使选用低Rds(on)的MOS，其总功耗也可能达到0.5W-1W或更高（取决于频率和开关条件）。对于SOP-8或DFN封装的MOS，其散热严重依赖PCB。

• PCB作为散热器： 必须在MOSFET下方（或指定散热焊盘）设计足够大的铜箔散热区域，并通过多个过孔连接到PCB背面的铜层，甚至中间层，充分利用整个PCB板来导热。铜箔面积越大，厚度越厚（建议2oz铜厚），散热效果越好。

• IP6821芯片的散热： IP6821本身集成度高，工作时也会发热。其SOP16封装同样需要良好的PCB散热设计，确保芯片结温在安全范围内。

2. 系统级散热与NTC监测

• NTC温度检测的利用： IP6821支持外接NTC热敏电阻进行温度检测。应将NTC放置在关键热源附近（如MOS区域或线圈中心），实时监控温度。芯片内置保护逻辑，可在温度过高时自动降低输出功率或暂停充电，这是防止热失控的最后防线。

• 外壳与空气流通： 产品外壳材料（如金属底座有助于导热）和内部空间设计应促进空气自然对流。避免将发热元件密封在狭小无风道空间内。

• 动态功率管理（DPM）： IP6821具备输入电源DPM功能。当检测到输入电源（如小功率适配器）能力有限或系统温升过高时，可以自动协商降低输入功率，从源头减少发热。

结语

在IP6821构建的无线充电世界里，外置功率MOSFET绝非简单的“配角”。它们的选型，是与驱动芯片的精密对话；对它们的EMI优化，是一场对抗电磁噪声的静默战役；而为它们设计的散热路径，则是保障系统长期稳定运行的体温调节系统。

从一颗低Rds(on)、合适Qg的MOS选型开始，通过精心的PCB布局布线、恰到好处的吸收电路、灵活的驱动参数配置，再辅以扎实的PCB散热设计和智能的温度监控，我们才能将IP6821的高集成度、高效率与强兼容性潜力完全释放。最终，收获的不仅是一个能快充的方案，更是一个安静、冷静、让人安心的无线充电体验。这，正是硬件设计从参数达标走向用户体验卓越的细微之处，也是工程师价值的真正体现。
