无线充电管理芯片怎么用

返回列表 来源:无线充方案 发布日期: 2026-05-09

把手机往充电板上一放,屏幕亮起、提示音响起,电量开始上涨——这一幕太日常了,以至于我们很少停下来想:无线充电既然“隔空送电”,那它怎么保证不把电送错地方?怎么确保不会越充越热、越充越危险?

答案不在充电板的外壳,也不在那圈线圈本身,而是在指甲盖大小的无线充电管理芯片里。它一边“听懂”设备需要多少电,一边盯紧场上有没有异物、有没有异常电压电流,把风险掐在启动之前,或者在毫秒级别切断供电。

这篇就把两件**关键的安全机制讲透:异物检测(FOD)与过压保护,它们到底在保护什么,又是怎么做到的。


无线充电的“安全焦虑”从哪来?

无线充电的物理基础是电磁感应或磁共振:发射端(Tx)线圈通交流电产生交变磁场,接收端(Rx)线圈在磁场里感应出电流,再由芯片整流稳压给电池系统使用。

问题在于:磁场不会只对“手机”生效。只要是导电物体进入充电区域,就可能被磁场“顺带加热”。再加上对准偏移、线圈耦合变化、负载突然波动,都可能让系统出现效率下降与温升异常。

所以无线充电芯片的核心任务,从来不只是“把电送过去”,而是要**控制频率、强度与波形,让能量传输高效、稳定,并且随时可控、可断。

安全机制,就是这套“可控”的底线。


异物检测(FOD):不是“发现了再处理”,而是“觉得不对就停”

很多人对异物检测的理解停留在一句话:充电板上有硬币会停充。可真正棘手的点是——系统必须在看不见的情况下判断“线圈附近是不是多了不该出现的东西”。

无线充电芯片常见的做法,是把“异物”转化成可被量化的异常信号,典型有两类路径:

1)阻抗监测:用“电学指纹”识别异常

当接收端正常工作时,发射端看到的是一个相对稳定的负载特性:线圈的等效阻抗、谐振状态、功率需求变化都在可预期范围内。

但一旦有金属异物进入磁场,它会产生涡流损耗,相当于在系统里“凭空多了一份耗电”。这份耗电不会体现在手机电量上,却会体现在发射端的负载变化上:阻抗、谐振点、功率消耗会出现异常偏移。

芯片通过阻抗监测,就能把这种“不该发生的损耗”揪出来:

  • 正常:功率上升能换来设备端充电提升;

  • 异常:功率上升却只换来发热与损耗,效率突然变差。

这时候它不会等到烫手才处理,而是直接降功率,必要时切断供电。

2)温度传感:用“热异常”做**后一道刹车

阻抗监测解决“电学异常”,温度传感解决“热学异常”。当异物或局部耦合异常导致热点出现,温度传感器会捕捉到异常升温趋势。

芯片可以做的动作通常是分级的:

  • 先限功率:把输出往下拉,观察温升是否回落;

  • 再暂停:短暂停止供电,避免持续累积热量;

  • **终断电:判定风险不可控时直接切断。

很多人误以为“停充”是坏事,其实恰恰相反:无线充电的安全感,来自“它敢停、能停、停得足够快”。

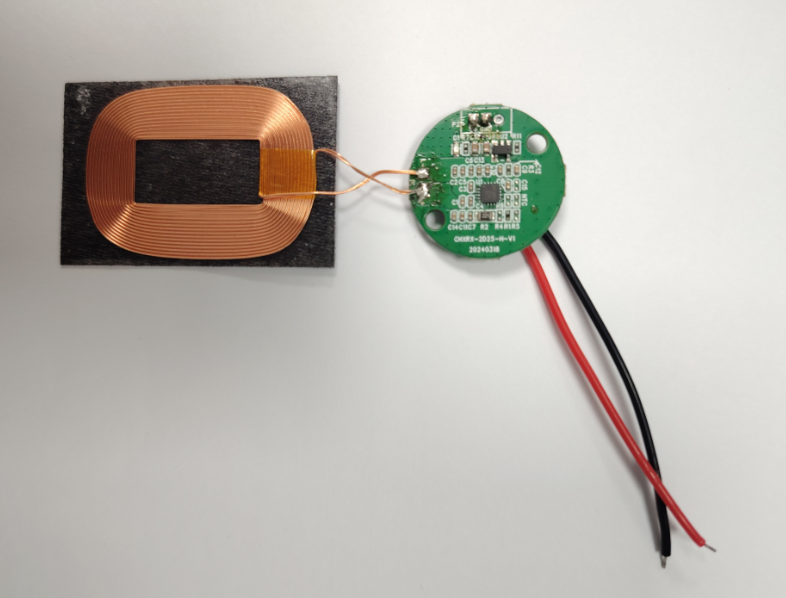

无线充电管理芯片怎么用


过压保护:无线充电不是“一路恒定”,而是随时在波动

有线充电里,电压电流的变化更直观、控制链路更短;无线充电多了一层“空中链路”,耦合强弱随摆放位置、线圈对齐程度、甚至手机壳厚度而变化,这让输出端更容易遇到突发波动。

过压保护要解决的,就是“电压不该高的时候,绝不能高”。

在无线充电系统中,芯片承担着两端的关键处理:

1)发射端:动态调整输出,避免“给太多”

无线充电不是发射端单方面“广播功率”。接收端会回传设备状态:电池电量、温度、所需功率等,发射端根据这些信息动态调整输出参数,避免过充或能量浪费。比如在Qi体系里,回传可以通过专用频段(如2kHz调制信号)实现。

过压风险往往来自“需求变了但供给没及时跟上”:

  • 设备突然降低需求(比如接近满电或温度升高);

  • 耦合突然变强(位置变化导致能量耦合提升);

  • 控制环路短时间内来不及收敛。

芯片要做的是:一旦检测到输出偏离安全范围,就立刻调整频率/占空比/驱动强度,把输出拉回可控区间。

2)接收端:整流稳压,把“感应来的交流电”变成可用直流

接收端芯片要把线圈感应到的交流电整流为直流电,并稳压到设备需要的电压(如5V或9V)。当输入侧波动时,稳压链路必须能抗住冲击,避免“电压尖峰”直接打到后级电源管理或电池系统。

过压保护不是单一开关,而是一套策略组合:

  • 监测到过压趋势:先进行稳压与限幅;

  • 趋势持续或超阈值:触发保护,限制充电或请求发射端降功率;

  • 仍无法恢复:进入断电保护,防止进一步风险。

把这套机制理解成一句话就是:无线充电芯片既要“会给”,更要“会收”,该收手时必须果断。


安全不止两项:它是一张“多重保险网”

虽然这篇重点讲FOD与过压,但无线充电芯片的安全并不是靠单点英雄主义,而是“层层设防”。

在系统层面,常见的安全网还包括:

  • 过流保护:防止异常负载造成电流超限;

  • 电磁屏蔽设计:降低电磁辐射对人体的潜在影响;

  • 通信控制的按需供电:通过双向对话避免无谓输出,让风险不容易累积。

你会发现一个共同点:无线充电安全不是“出事后补救”,而是“从一开始就尽量不让危险形成”。


当我们谈“怎么用无线充电管理芯片”,本质是在谈什么?

很多人把“怎么用”理解成“怎么接线、怎么放置”,但站在产品设计与用户体验的角度,“怎么用无线充电管理芯片”其实就是两件事:

1)让能量传输始终处于可控区间:对准也好、不对准也罢,系统都要能自适应。

2)让异常必然可被识别并被终止:异物、过压、过热,任何一个信号越界,都必须触发动作。

无线充电之所以能从“好玩”变成“日常”,靠的不是线圈更漂亮,而是芯片把复杂、不确定、看不见的风险,处理成了确定的安全策略。


**后想留一个问题给你:你在用无线充电时,**在意的是“充得快”,还是“充得稳”?如果你遇到过“放上去一会儿又停充”的情况,也可以在评论里描述一下你的场景——很多时候,那不是充电器坏了,而是芯片在替你做一次正确的刹车。
