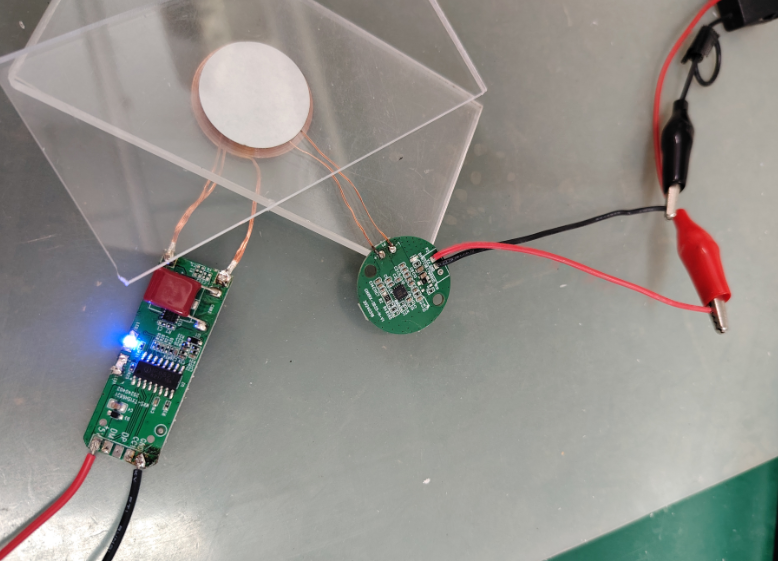

无线充接收端怎么给锂电池充电

随着智能设备和电动交通的快速普及，无线充电正在从“可选配”迈向“标配”。在便捷的背后，是一系列严谨的通信与功率管理流程。本文将带你从握手到功率调节，逐步解密锂电池无线充电的状态协商全过程，并探讨芯片集成趋势、线圈排布与能效、热管理的平衡之道。

一 握手与唤醒：探测与初识

当接收端线圈进入发射端电磁场范围内，首先触发“唤醒检测”。发射端以低幅度、高频率的脉冲信号扫描周围，一旦接收到来自接收线圈的微弱反射，就判定有设备靠近。

1. 唤醒扫描：发射端周期性输出1kHz~100kHz的探测信号。

2. 基础通信：接收端被动感应到信号后，通过调制线圈负载（负载调制）向发射端反馈ID与基本能力参数。

3. 安全检查：发射端解调后验证设备身份，执行过压、过流、异物检测（FOD）预判，确保充电环境安全。

二 协议通信与数据交换：数字握手流程

在完成初步识别后，双方进入标准化协议层的数字握手：

• 功率等级声明：接收端芯片上报自身的最大输入能力，如5W、15W、50W等。

• 频率同步确认：依据Qi或AirFuel等标准，锁定发射频率（100kHz~300kHz或6.78MHz）。

• 参数协商：包含电压上下限、电流需求、温度阈值等，并通过LRC校验保证数据完整性。

这一阶段，通信时延通常控制在几十毫秒内，确保用户无需长时间等待。

三 异物检测与安全防护：FOD与防护机制

无线充电的安全性关键在于异物检测与保护电路的协作：

• 主动检测：发射端在通信空隙注入高频微波，通过线圈电流变化判断是否有金属片、硬币等异物。

• 被动响应：接收端温度感应与电压监测，并随时向发射端发送警报信息。

• 紧急切断：一旦超标，发射端迅速降低输出功率或停止发射，并记录故障日志，避免设备或人体受伤。

四 功率协商与动态调节：恒流恒压流程

当握手与安全测试通过，充电正式开始：

1. 初始恒流阶段：接收端IC按照SOC（State of Charge）与电池类型请求稳定电流，如0.5C~1C；

2. 动态调节：根据电池温度、SOC和电压实时调节输出，保证在恒流阶段设备温升控制在8~12℃以内；

3. 恒压切换：电池电压接近设定上限时，自动从恒流切换到恒压模式，降缓充电电流直至涓流终止；

4. 终止与保持：当电池电流降至C/10以下，或达到最大充电时间，接收端发信号给发射端关闭输出，同时进入涓流维护或待机状态。

五 高度集成的充电管理芯片：趋势与优势

现代无线充电接收端普遍采用高度集成的SoC解决方案，将整流、稳压、通信和保护功能浓缩于一颗芯片：

• 集成化优势：减少PCB面积与外部元件，提升整体效率至85%~90%；

• 自适应控制：内置算法可自动优化负载调制深度，实现更稳定的通信质量；

• 多协议兼容：支持Qi、PMA、AirFuel等主流标准，切换时无需更换硬件；

• 安全监测：集成过压、过流、温度保护与异物检测接口，简化外部电路设计。

六 内部线圈排布：布局与磁场优化

线圈设计是接收端效率与热管理的核心：

• 多线圈阵列：双线圈或三线圈同心布局，扩展有效接收面积，降低对准误差对功率的影响；

• 分段绕制：在线圈盘内部分段绕制，提高线圈Q值，减少涡流损耗；

• 层间屏蔽：采用薄型磁屏蔽片，抑制对设备其他电路的电磁干扰，同时引导磁通集中于线圈中心。

七 能效与热管理的平衡之道

功率传输效率与发热表现相互制约：

• 材料升级：高导磁率材料与低损耗绕组线，提高磁场耦合系数；

• 芯片选择：GaN或SiC功率器件替代传统MOSFET，在同等功率下发热降低20%以上；

• 散热设计：热源与散热片隔离安置，借助设备金属背壳或导热硅胶，将热量更均匀地散入环境；

• 软件算法：通过动态调整频率和占空比，实现更温和的电磁场切换，降低线圈及芯片温度峰值。

八 未来展望：更远、更快、更智能

面向下一代无线充电，行业正在布局：

• 动态无线充电：在移动过程中为电动汽车实时供电，减少停车等待；

• 空间能源网络：多发射端协同，实现智能家居或办公环境下设备自由定位充电；

• AI优化调度：基于设备使用习惯与电量预测，自动安排充电窗口与功率策略。

无线充电并非简单的“去掉线缆”，它是通信协议、能量传输与功率管理的精密协作。从握手到功率调节，每一步都关乎安全与体验。了解背后的协商流程，不仅能让产品设计更可靠，也能为用户带来更顺畅的“无尾”充电体验。期待你在评论区交流更多实践心得，也欢迎关注，探索更多无线充电前沿话题。
