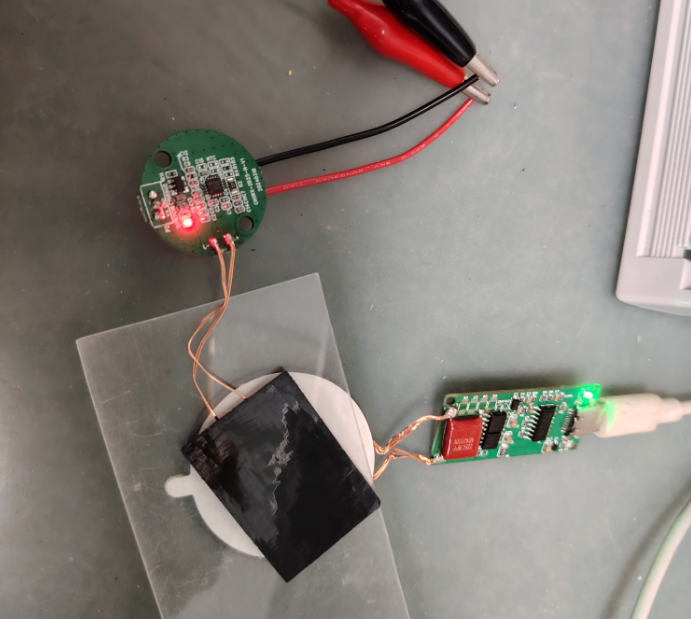

无线充接收端输出10w芯片

当你将手机轻轻放在充电板上，无需插拔线缆就能开始补能，背后却是一场关于空间与性能的激烈博弈。尤其在10W无线充接收端芯片的设计中，如何在仅数平方毫米的有限空间里，兼顾高效转换、温控安全与成本可控，成为行业攻坚的核心课题。

一、从芯片到系统：高集成的设计密码

传统无线接收方案往往由多枚分立器件——整流桥、稳压芯片、功率MOS、通信处理单元及保护电路等——拼凑而成，PCB布局复杂、空间占用大。面向10W级别的无线快充，有限的机身厚度和内部空间，让这种多芯片方案难以为继。解决之道是“把系统塞进一颗芯片里”。

1. SoC全功能整合

一颗先进的10W接收端SoC，集成了整流、稳压、协议解码、驱动输出与多重保护等模块。从外部看，只需一颗QFN或SOP16封装芯片和少数滤波、散热元件，就能实现完整的无线充电流程。高度集成不仅节省PCB面积约40%～60%，还大幅简化终端厂商设计难度，加速产品开发周期。

1. 关键器件共封装

为了进一步缩小体积，射频级别的LC滤波、电流检测电阻与温度传感器，往往同封装在芯片基底之上。基于嵌入式硅通孔（TSV）或封装级扇出（eWLB）技术，内部电路连线更短，寄生电感与电阻降低，转换效率可以稳定在85%以上。对于6mm左右的手机背板或立式充电座而言，这样的集成密度已达到行业领先水平。

二、微米级空间里的热管理艺术

10W功率意味着每秒在器件内部堆积10焦耳的能量，加之无线耦合损耗，芯片温度若无法及时散出，就会触发降载保护，甚至缩短寿命。

1. 智能温控与动态调节

现代接收芯片内置高精度温度传感器和PID算法，通过实时监测结温，将数据反馈给发射端，实现双向动态功率调节——当温度升高至70℃上下时，系统可自动降低输出功率至5W左右，待温度回落后再恢复满载充电。自适应调节既保证续航效率，也守护电池健康。

1. 多层铜箔与散热路径优化

在芯片封装与PCB之间，引入多层铜箔散热过孔，将热量迅速传导至外围金属壳体或散热垫片。通过仿真优化，当芯片内部产生1.5W～2W热功耗时，壳体温升可控制在40℃以内，减少用户触感的不适。

三、兼容与成本：老机型与量产的平衡术

10W是Qi标准下最早被广泛支持的快充等级，市面上大量老旧手机只支持5W或7.5W输入。设计者必须在芯片内部实现灵活兼容，才能覆盖更多终端用户。

1. 协议层面的多档匹配

芯片固件支持Qi 1.2.4 协议内的5W、7.5W与10W档位，并能与非标准私有快充协议（如部分安卓厂商15W模式）进行初步握手。实际输出功率由固件识别设备能力后锁定，避免因过限而触发过流或协议冲突。

1. 精简外围、降低成本

在保持核心功能完整的前提下，SoC方案让外围器件数量由传统10余枚削减到3～4枚，单板BOM成本下降约20%。更小的PCB面积与更少的物料，也意味着SMT贴装与测试流程更为高效，批量生产中良率进一步提升，为终端厂商提供了更具价格竞争力的方案。

四、迈向更高功率与更宽应用

虽然10W无线充在便捷性与成本上具有天然优势，但随着手机“无线闪充”与电动车无线补能的兴起，50W、80W乃至上百瓦的传输需求正在快速追赶。10W接收端芯片的集成化设计，为高功率方案积累了技术与产业链基础：

• 碳化硅（SiC）或氮化镓（GaN）功率器件的兼容封装测试；

• 多线圈自适应切换设计的底层架构；

• 更复杂温度与电磁兼容控制算法的固件平台。

展望未来，10W级接收芯片的极致集成，不只是对常规手机、TWS耳机或可穿戴设备的贴身管家，更将铺垫起智能家居、办公、车载乃至医疗物联网的无线能量网络。它们如同微型能源枢纽，将以更小的面积、更高的效率和更低的成本，定义下一个“放下即充”的时代。

你是否也期待，未来的每一块桌面、每一个悬挂屏幕，都能像魔法一般随时补能？欢迎在评论区分享你的想象与思考，点赞关注，带你解锁更多无线充电背后的技术奥秘。
