无线充电电源管理芯片怎么用

千里传能，始于指尖触碰。把手机轻轻放上充电板，能量便在你看不见的空间里流动，而真正掌控这场“空中电力秀”的，是那颗隐藏在接收端的小小电源管理芯片。今天，我们将从系统原理层面，带你一探它如何把电磁波变为稳定电源，又怎样通过智能调谐与安全保护，让无线充电成为日常。

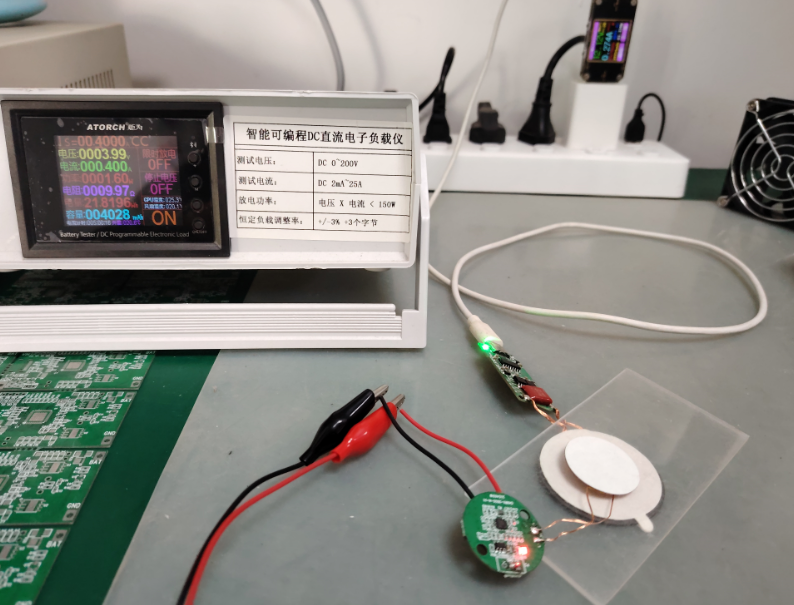

1 电磁感应：能量从何而来

无线充电最基础的环节，就是电磁感应。发射端以高频交流驱动发送线圈，产生振荡磁场；接收端线圈感应到磁通变化，根据法拉第电磁感应定律生成交流电压。随后，整流滤波电路将这股“杂乱”的交流信号转为直流，但此时电压、电流往往并不满足下游需求。电源管理芯片接过“半成品”，分压、整合，交给后续的稳压与监测单元。

2 智能调谐：自动频率与相位优化

要让能量传输高效且稳固，芯片内置自动频率控制（AFC）与智能调谐电路。它不断检测接收线圈与发射线圈之间的耦合状态，通过改变电容网络或切换预设频点，实现谐振匹配。若线圈位置偏移或环境介质发生变化，芯片会实时追踪相位差，并微调工作频率，确保功率输出不掉链。这样的动态调谐，不仅让充电效率最高可达80%以上，也降低了频繁调节带来的热量损耗。

3 稳压与电流管理：快充与效率的平衡

对于手机、耳机等终端而言，充电既要快，也要“温柔”。电源管理芯片在接收端通常集成升降压模块和多路DC-DC转换器，根据目标电压（如5V、9V、12V或16V）对输入电能进行精准调整。以支持Qi 5W、7.5W、10W乃至15W功率等级为例，芯片要在高功率输出时控制开关频率和占空比，兼顾超载保护。部分厂商还引入同步整流和二极管替代方案以提升转换效率，降低导通损耗，从而实现“快而不热”——这是快充与效率之间的最佳平衡。

4 Qi协议兼容与通信接口

标准兼容，是芯片选型的重要指标。Qi协议规定了功率等级、数据报文、电磁场强度等细节，接收端需在初始握手阶段通过调制线圈阻抗或ASK/FSK信号进行通信确认。电源管理芯片内部往往集成了协议栈和控制逻辑，通过I²C、SPI或专用PPM接口向主控MCU汇报状态、接收配置命令。只要满足Qi 1.2.4或更高版本，就能兼容绝大多数手机、手表、耳机等设备；更有芯片支持A4WP（Rezence）和PMA协议，实现跨生态互联。

5 异物检测（FOD）：安全保护的“刹车系统”

金属异物如果进入充电区，可能引起局部热点或火花。FOD功能即为异物检测，电源管理芯片通过检测线圈电感变化、谐振峰移位或温度传感器反馈来实现。一旦线圈参数偏离安全范围，芯片立刻降低输出功率或直接切断驱动；若检测到高于预设阈值的热量飙升，则会触发过温保护，反馈给发射端暂停供电。这套“感知—判断—执行”的闭环，让冲突风险降到最低。

6 监测与自我保护：全链路守护

除了FOD，电源管理芯片还具备过流、过压、短路和过温保护。借助多路采样电阻和内置热敏二极管，芯片时刻监测电流变化和芯片温度，并根据监测结果调整占空比或进入休眠模式。对于需要低功耗待机的场景，它还能自动切换到深度省电状态，待外界电场恢复后秒级响应，继续提供稳定供电。

7 集成度与小型化：设计端的减负

多种功能集成在一枚芯片里，意味着外围器件大幅减少，PCB上不再堆满分立元件。QFN、MSOP等封装不仅节省空间，还利于散热与制造。高度集成让无线充电模块从智能手机延伸到智能家居、车载配件乃至医疗、工业领域，更易实现产品轻薄化与模块化设计。

8 未来趋势：更智能、更远距离、更快充

从单线圈到多线圈自由对准，从线性调谐到AI算法预测负载变化，电源管理芯片正变得愈发聪明。磁共振、超导材料、超级电容的结合，将让无线充电距离更远、响应更迅速。面对物联网与可穿戴设备的爆发，各大厂商正竞相优化片上架构与算法，让“无感补能”不再是科幻。

放下手机的那一刻，看似静止的接触面下，已经掀起了一场高速电流与智能算法的博弈。每一次高效、安全的能量传递，都是无线充电电源管理芯片精密设计的结果。你在选充电器时，不妨多问一句：“它用的是什么芯片？”——那颗芯片，才是让未来触手可及的关键。
