15w无线充芯片推荐

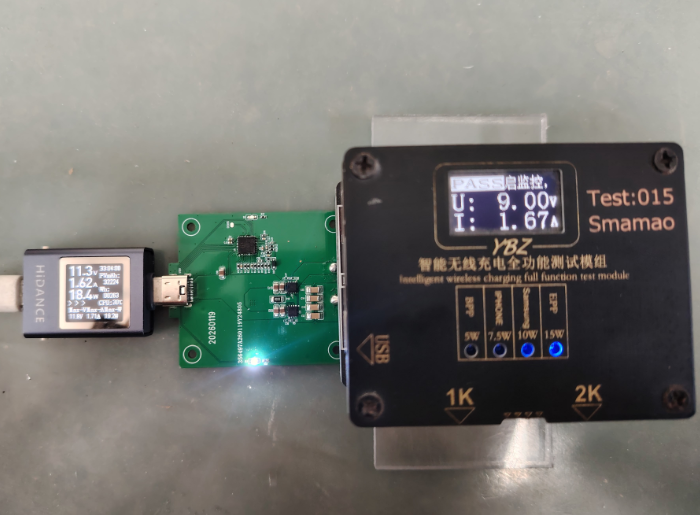

那一刻，你把手机放进车内充电板，指示灯亮起，仿佛听见了“充电中”的低吟，却又丝毫不觉线缆束缚。如今，要在颠簸、狭小的汽车座舱里稳定实现15W无线快充，芯片才是关键。如何在复杂车载环境中兼顾功率、散热与系统集成？挑选一颗靠谱的无线充SOC，从此不再纠结。

洞察需求：从车规级到智能座舱

· 功率与协议：15W属于Qi标准EPP（扩展功率配置文件）上限，需兼容BPP（5W）和EPP（5–15W）两档模式，保障不同机型均能正常“握手”。

· 车规认证：符合AEC-Q100温度与震动测试，支持车规级EMC/EMI滤波设计，才能在-40℃至+85℃、高速颠簸环境中稳定工作。

· 智能互联：CAN/LIN或UART总线接口，将充电状态回传给车机屏幕，实现“无线充电+智能座舱”无缝融合。

主流SOC芯片一览

1. IDT P9222：经典的15W发射端芯片，内部集成双MOSFET驱动和动态FOD（异物检测）算法，支持PD或QC输入协议，端到端效率可达80%以上。

2. TI bq501210：单芯片方案，内置片上FET和热敏电阻（NTC）接口，可实时监控线圈温度并动态调节功率，配合专用散热基板，温升控制在15℃以内。

3. 英集芯 IP6823/IP6801：高度集成的无线充控制SOC，兼容QC2.0/3.0协议输入，外围电路简化至最少元件，适合对PCB尺寸要求严格的中控台内部集成。

4. 智融 SW5100：支持多线圈拓扑（单线圈/三线圈MP-A9），兼容QC与PD协议，无缝切换BPP/EPP功率，并提供CAN总线数据接口，可实现车机识别与个性化充电策略。

5. STMicro STWBC：结合ST的车规级MCU与无线发射驱动，具备高级热管理算法和片上双线圈驱动，针对颠簸工况优化线圈容错率。

车载集成痛点与对策

· 空间受限：中控台、扶手箱位置往往只有几平方厘米，三线圈设计可提高对准容错率，却带来布板和散热挑战。对策：在PCB背面选用2～3mm厚度高导热填充材料，并在顶层贴合金属屏蔽层，兼顾电磁兼容与热导。

· 震动冲击：长时间行驶中，线路松动或模块错位极易导致触碰不良。对策：采用加固螺柱固定与车规级密封胶，确保线圈与SOC紧贴散热支架；同时在软件层面引入自诊断重启机制。

· 热量集中：15W功率持续输出，线圈和芯片容易出现过热降频。对策：集成NTC热敏探头贴合发射芯片表面，配合FOD算法实现温度分级限流；在结构上预留空气对流通道，结合导热石墨片或导热硅脂，快速将热量传导至金属支架。

输入协议兼容演进

早期车载无线充多依赖QC2.0/3.0协议供电，9V×2A才能触发15W输出；PD（Power Delivery）协议虽支持更高电压，但因栈层不同，往往无法与QC板正确握手。如今，多款SOC原生支持PD输入，将Type-C充电头与无线充发射板“无感”对接，真正实现“一个头通吃桌面与车内”。选型时，务必关注芯片所支持的输入协议类型及相应固件升级能力。

案例解读：ZLG车载方案

某车企采用ZLG整套15W车载无线充方案，选用基于NXP主控的三线圈MP-A9拓扑：

· 三线圈设计提升了对准容错率；

· 片上集成CAN通信，通过车机实时显示充电功率和温度；

· 动态FOD与NTC双重温度防护，将发射端最高温度锁定在60℃以内；

· 整机效率实测达80%，在高速颠簸与高温环境下依旧稳定。

下一站：磁吸与多场景融合

随着磁吸无线充（MagSafe类似方案）和充电宝形态的兴起，SOC设计需兼顾吸附对准、磁场屏蔽与轻薄散热。主流思路是：

· 采用双层线圈设计，保证在±5mm偏移时仍可维持15W输出；

· 引入多路温度监测与多级限流，在吸附与分离瞬间平滑切换功率；

· 通过铝合金壳体背板导热，辅以导热硅胶贴合芯片，实现整体温升控制。

未来展望

15W无线充已从“新奇”走向“标配”，但功率与兼容并非终点。更高效、更智能的散热方案、更稳定的协议握手、更深度的座舱互联，才是下一代车载无线充的制胜法宝。下一个挑选清单里，我们将关注哪项指标？也许是更快的温度响应速度，或是多模块联动下的智能省电模式。无论如何，当科技真正融入驾驶体验，才是所有选型努力的意义所在。

感谢阅读，欢迎在评论区分享你所在车载无线充的选型经验与实际表现。关注我们，一起探索无线充的下一次进化。
