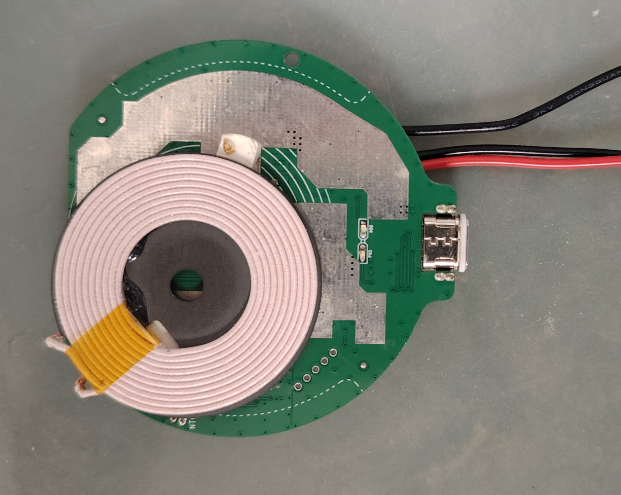

无线充电发射端控制原理

你有没有过这种体验：手机明明支持50W无线快充，放上去充了半小时，电量才涨了不到20%，摸一摸充电板还烫得离谱。很多人会吐槽手机厂商虚标功率，却很少有人注意到，无线充电的体验瓶颈，从来都不在接收端的手机这边，而在你桌上那块小小的发射端充电板里。想要实现更高功率、更低损耗的无线充电，发射端的功率提升与效率优化，才是背后真正的核心技术战。

从结构材料入手，打好功率提升基础

无线充电的核心原理是电磁感应，发射端线圈通交流电产生交变磁场，接收端线圈感应出电流完成能量传输。功率提不上去的第一个拦路虎，就是线圈本身的损耗和磁场耦合效率。传统低功率无线充电多采用单线圈结构+普通铁氧体磁芯，功率一旦超过15W，涡流损耗就会急剧上升，不仅大量电能变成热量浪费掉，还会让充电板温度飙升触发保护，被迫降功率。

现在主流的优化方向，首先是线圈结构迭代：从单线圈到多线圈并联阵列，不仅扩大了充电面积，还能根据接收端位置激活对应线圈，减少无效能量发射；其次是磁材料升级，用高磁导率、低损耗的纳米晶磁芯取代传统铁氧体，磁损耗能降低30%以上，哪怕功率提升到100W，也能把磁损耗控制在合理范围。除此之外，业内还在测试编织型利兹线线圈，通过降低集肤效应进一步减少线圈本身的内阻损耗，为大功率输出留出更多空间。

动态控制算法，解决耦合偏差带来的效率损失

就算线圈材料再好，用户也不可能每次都把手机严丝合缝放在线圈正中心。一旦位置偏移，发射端和接收端的耦合系数就会大幅下降，阻抗匹配失衡，多余的能量全变成了热量。解决这个问题的核心，就是动态控制算法与阻抗匹配策略。

早期的无线充电发射端采用固定频率输出，不管耦合情况如何都保持固定参数，偏移后的效率甚至会下跌50%以上。现在主流方案都会加入实时阻抗侦测：发射端芯片会每秒数十次采集线圈的电流、电压数据，结合接收端传回的功率需求，动态调整工作频率、输出电压和线圈阻抗，始终让系统工作在能效最优区间。

这里就不得不提国际Qi标准的演进：从最早Qi 1.0的5W固定功率，到Qi 1.2的15W快充，再到最新Qi 2.0标准支持最高150W功率输出，同时明确了磁场对齐的规范，搭配动态控制算法，哪怕是多设备同时充电，发射端也能快速完成每个设备的识别，动态分配功率，不会因为一台设备需求波动影响其他设备的充电效率。目前市面上主流的发射端控制芯片，比如德州仪器BQ500215、高通QCC8105、国内英集芯IP6808，都已经把这套动态匹配算法集成在芯片内部，大幅降低了终端厂商的开发门槛。

热管理与闭环优化，锁住长期效率

功率提升带来的另一个问题就是发热，而温度升高又会进一步增大线圈和芯片的内阻，形成“发热-损耗增大-更热”的恶性循环，最终触发保护降功率。因此，科学的散热设计加上闭环能效管理，是功率提升后稳住效率的必要保障。

在硬件散热上，现在的大功率发射端普遍采用多层厚铜PCB设计，增大导热面积，线圈背部贴合导热凝胶连接到充电板金属中框，把热量快速散出去，避免热量在线圈位置堆积。部分高端车载无线充电还会加入散热风扇，进一步控温，保证15W以上的持续输出。

在软件层面，发射端会建立完整的能效闭环管理：实时采集线圈温度、芯片温度、输出效率、接收端反馈四个维度的数据，一旦检测到效率下降或者温度超标，就会微调输出参数，在保证充电速度的同时把损耗和温度控制在合理范围。比如很多充电板会在手机电量低于30%的时候开满功率输出，到80%之后自动降功率降温，就是这套闭环逻辑的典型应用。

经过十多年的发展，无线充电已经从当年只能给耳机充5W的“鸡肋功能”，变成了现在能给手机充100W、给笔记本充65W的核心配置。而所有体验的提升，本质上都是发射端从材料、算法到热管理每个环节一点点优化出来的。未来随着Qi标准继续演进，无线充电还会拓展到电动车补能、IoT设备无线供电等更多场景，对功率和效率的要求也会越来越高，发射端的技术迭代也远不会停止。你在使用无线充电的时候，遇到过最糟心的问题是什么？是充得慢还是发烫？欢迎在评论区留下你的体验。
