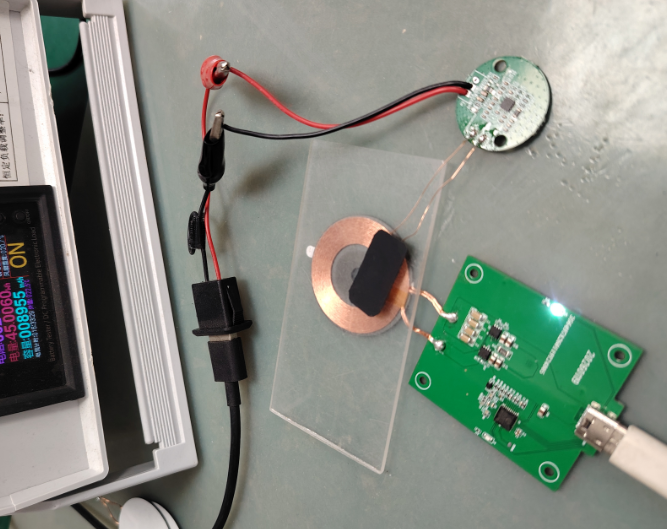

无线充电接收电路原理

做消费电子硬件开发的第五年，我经手过12款无线充电产品的接收端方案迭代，见过最多的投诉不是“充不上电”，而是“充电半小时，后盖烫到拿不住”。很多人以为效率做高就万事大吉，实际在量产项目里，效率92%的方案最后可能因为局部发热超标被毙，效率88%的方案反而因为温度控制稳定顺利过审。所谓的“权衡”从来不是纸面公式的推导，而是在成本、体积、可靠性的多重约束里，找到那个能落地的最优解。

很多新手工程师刚接触接收端设计时，第一反应是把效率指标拉到最高：选导通电阻最低的整流MOS，用Q值最高的线圈，谐振匹配调到毫欧级精度。我第一年做方案时也这么干，当时做一款千元机的无线充电接收模块，实验室里测出来峰值效率92.3%，比竞品高出1.5个百分点，整个团队都觉得稳了。结果第一次打样做温升测试，充电15分钟后，接收端IC附近的PCB温度冲到了58度，后盖温度直接超过48度的准入阈值，项目直接卡了三周。

后来拆开来分析才发现，我们为了拉高效率，把谐振电容的ESR压到了毫欧级，确实让整体损耗降了0.8W，但那颗低ESR电容的散热路径刚好对着IC的散热垫，电容自身的1.2W损耗和IC的1.5W损耗叠在一起，局部热阻比常规方案高了30%，反而造成了热点集中。那次之后我才明白，效率是整个系统的全局指标，而发热是局部特性，两者从来不是线性正相关。

要平衡效率和发热，第一个要跳出来的误区，就是“唯传输效率论”。我们做过量化测试：接收端的总损耗里，线圈交流损耗占35%，整流电路损耗占30%，谐振网络损耗占20%，电源管理IC的静态损耗占15%。很多人盯着整流电路的导通损耗降，把MOS的导通电阻从20mΩ降到10mΩ，最多能减少0.3W的总损耗，但是如果线圈的Q值因为结构约束从80降到60，交流损耗会直接增加0.6W，你在MOS上省下来的那点损耗，在线圈这里直接翻倍亏出去。更关键的是，线圈的损耗是均匀分布在整个绕组上的，发热面积大，温升上升慢，而整流MOS的损耗集中在平方毫米级的芯片上，稍微多0.2W的损耗，温度就能升3-5度。

我们后来调整策略，做方案时首先定的不是效率目标，而是“损耗分布目标”：线圈损耗允许占总损耗的45%，整流电路损耗控制在25%以内，宁愿牺牲1个百分点的全局效率，也要把热点区域的损耗降下来。就拿刚才的千元机项目来说，我们最后把MOS的导通电阻从10mΩ调回了18mΩ，整体效率降了0.8个百分点，但是MOS的损耗减少了0.4W，热点温度直接降了7度，再把线圈的线径从0.1mm*10股改成0.08mm*15股，线圈的交流损耗降了0.2W，整体效率反而回到了91.5%，后盖温度稳定在43度，最后顺利过了认证。

第二个关键点，是谐振匹配的“适度原则”。很多人做匹配时，恨不得把谐振频率调到和发射端完全一致，觉得这样传输效率最高。但实际场景里，用户的手机不可能永远放在充电板的正中心，一旦出现偏移，发射和接收的耦合系数下降，谐振点会出现漂移，你在中心位置拉满的效率，偏移10mm之后可能反而比偏匹配的方案低2个百分点，而且因为失配带来的无功损耗，发热会直接上升5度以上。

我们现在做匹配，都会留0.5-1MHz的频率偏移裕量，中心位置的效率虽然比完美匹配低0.5个百分点，但是在偏移15mm的场景下，效率反而高出2个百分点，整体平均温升反而低3度。还有个细节是谐振电容的选型，很多人为了降ESR选NPO材质的电容，但是NPO电容的温度系数是±30ppm/℃，工作温度从25度升到50度时，谐振点会偏移0.3MHz，反而会带来额外的失配损耗。我们现在反而会在部分方案里用X7R材质的电容，虽然ESR高了10mΩ，但是温度系数更平缓，全温度区间的平均效率反而更高，整体发热也更稳定。

第三个实战经验，是热路径设计要优先于效率优化。我见过太多方案，纸面效率很高，一到实际测试就过热，核心问题就是没把热路想清楚。接收端的发热元件就三个：线圈、整流IC、谐振电容，这三个元件的散热路径不能交叉，更不能叠在一起。比如线圈的下方要放导热凝胶直接导到中框，IC的散热垫要单独接到屏蔽罩，谐振电容要放在PCB的边缘，利用铜箔散热，三个热源的散热路径完全独立，不会出现热量叠加的情况。

去年我们做一款智能手表的无线充电方案，尺寸只有硬币大小，一开始把IC放在线圈的正下方，效率做到了85%，但是充电20分钟后表壳温度冲到了49度，用户根本没法戴。后来我们把IC移到了线圈的侧边，中间用隔热带分开，虽然因为走线变长，效率降了1.2个百分点，但是IC的热量不会传到线圈和表壳上，满功率充电时表壳温度只有40度，用户完全感知不到发热。

说到底，无线充电接收端的权衡，本质上是“实验室最优”和“用户场景最优”的平衡。我们做工程师的，很容易陷入参数竞赛的误区，觉得效率越高技术越强，但用户不会管你效率是92%还是90%，他只会在意“充电时会不会烫到手”“充半小时会不会掉电”。那些卖得好的产品，从来不是参数最漂亮的，而是在各种极端场景下都能稳定工作的。

我现在带团队做方案，第一要求就是把测试场景铺满：充电板偏移20mm、环境温度35度、手机同时打游戏高负载、甚至手机壳厚度3mm，在这些场景下温度不超标，比你在实验室理想环境下测出95%的效率有用得多。技术的价值从来不是把参数做到极致，而是把极致的体验藏在用户看不见的地方，这大概就是硬件开发最有意思的地方吧。
