大功率无线充电器原理图

返回列表 来源:无线充方案 发布日期: 2025-02-11

无线充电技术,作为一种创新的电能传输方式,近年来得到了广泛的关注和应用。尤其是大功率无线充电技术,其在电动汽车、机器人、医疗设备等领域显示出巨大的潜力和优势。本文将详细解析大功率无线充电器的工作原理及其组成结构,帮助读者更好地理解这一前沿技术。

我们来了解什么是无线充电技术。无线充电是一种无需电线连接即可传输能量的技术,主要利用电磁感应原理或磁共振原理进行工作。其基本原理是通过发射端(TX)和接收端(RX)之间的磁场耦合,实现能量的传递。

在无线充电系统中,发射端通常由电源管理模块、整流电路和逆变电路等部分组成。具体来说,交流市电首先通过全桥整流电路转换为直流电,再经过电源管理模块进行处理。处理后的直流电通过有源晶振逆变转换为高频交流电,供给初级绕组。这个初级绕组产生的磁场会与次级绕组耦合,从而将能量传递给接收端。

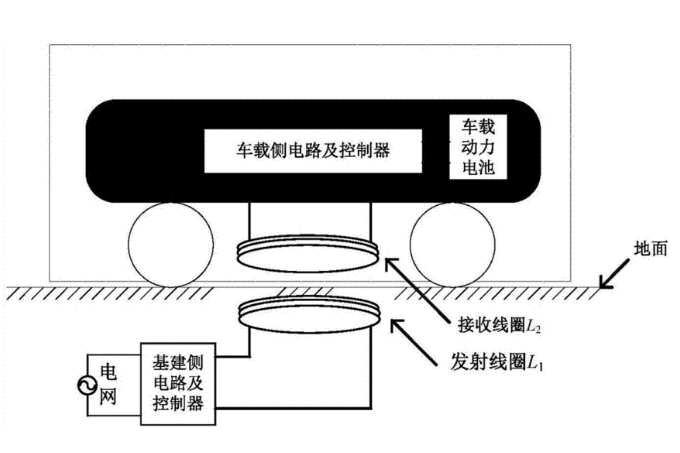

大功率无线充电器原理图

接收端的工作原理与发射端类似,但过程是相反的。它通过次级绕组接收到的能量,经过滤波和整流后,转换为适合设备使用的直流电。这种能量转换过程虽然复杂,但其高效和安全性使得无线充电技术在许多应用场景中具有独特的优势。

大功率无线充电系统通常需要更高的能量传输效率和更强的磁场强度。因此,其设计和技术要求比小功率无线充电系统更为复杂。例如,在电动汽车的无线充电中,中兴公司采用了高功率感应式无线充电技术,能够提供高达几十千瓦的功率。这种高功率充电系统需要在发射端和接收端之间建立更强的磁场耦合,以确保能量的有效传输。

除了电磁感应式,另一种常见的大功率无线充电技术是磁共振式。这种技术利用两个共振频率相同的线圈,通过磁场耦合实现能量的传输。与电磁感应相比,磁共振能够在更大的距离范围内进行能量传输,适用于更广泛的应用场景。

在实际应用中,大功率无线充电技术的优势显而易见。首先,它消除了传统有线充电的物理接触限制,使得设备可以在更自由的环境中进行充电。其次,这种技术的灵活性和安全性更高,避免了因电线老化或接口松动导致的安全隐患。此外,大功率无线充电技术还具有高效率和快速响应的特点,能够在短时间内为设备提供大量电能。

来看,大功率无线充电技术通过复杂的电路设计和先进的能量传输原理,实现了高效、安全、灵活的电能传输。其在电动汽车、工业自动化、医疗设备等领域的应用前景广阔,必将成为未来能源传输的重要方式之一。
