无线充电时手机接收线圈部分的工作原理

返回列表 来源:无线充方案 发布日期: 2025-04-08

清晨的闹钟响起,你匆忙抓起手机准备出门,却发现电量仅剩10%。此刻,无线充电器成了救星——无需寻找线缆,随手一放即开始补能。这种魔法般的体验背后,**手机接收线圈**正悄然上演着电磁能量的精密转化。作为无线充电系统的核心部件,这个直径不足5厘米的铜质线圈,正在重新定义人类与电能的交互方式。

---

## 一、无线充电的物理密码

现代无线充电技术主要基于***电磁感应原理***与***磁共振原理***两大技术路线。其中,**电磁感应方案**因成熟度高、成本可控,已成为当前手机无线充电的主流选择。根据WPC(无线充电联盟)数据,全球超过5000款Qi认证设备中,90%采用电磁感应技术。

在这个能量传输体系中,**发射端线圈**与**接收端线圈**构成完整的能量通道。当充电底座接入交流电源时,发射线圈产生交变磁场,手机内置的接收线圈通过**电磁耦合效应**捕获磁场能量,最终转化为直流电为电池充电。整个过程无需物理接触,却能达到80%以上的能量转化效率。

---

## 二、接收线圈的精密构造

手机内部的接收线圈绝非简单的铜线缠绕结构,其设计暗藏多重工程智慧:

1. **材料革命**:采用多股**利兹线**(Litz Wire)编织,通过每股导线独立绝缘处理,显著降低高频电流下的**趋肤效应**损耗。实验数据显示,相比单芯铜线,利兹线结构可使线圈效率提升15%-20%。

2. **立体布局**:现代手机普遍采用**FPC柔性电路板**线圈,厚度可控制在0.3mm以内。OPPO Find X5 Pro更创新性采用**3D叠层线圈**,在有限空间内实现磁场接收面积最大化。

3. **智能屏蔽**:线圈下方铺设**纳米晶磁片**,这种由铁、硅、硼等元素构成的非晶合金材料,既能增强磁场聚焦能力,又可防止电磁干扰影响手机射频性能。小米11 Ultra的磁屏蔽层可将干扰强度降低40dB以上。

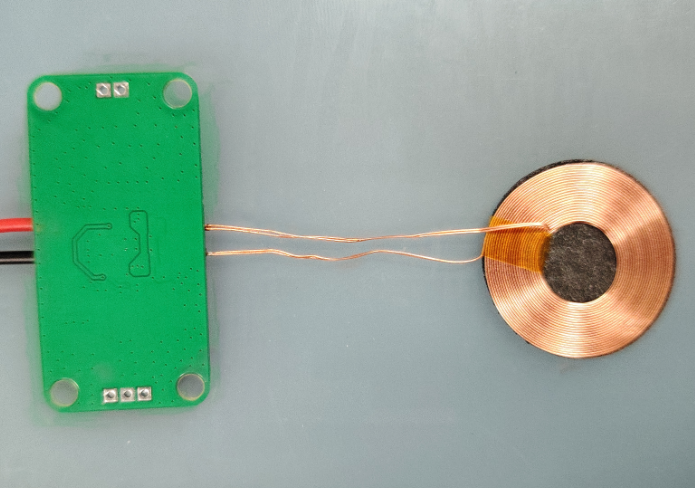

无线充电时手机接收线圈部分的工作原理

## 三、能量转化的四重奏

当手机接触充电板时,接收线圈开启精密的能量转化程序:

1. **磁场捕获**:发射线圈产生的**100-205kHz交变磁场**穿透手机后盖,在接收线圈两端感应出交流电压。三星Galaxy S22的线圈可捕获0.5-2MHz范围的磁场波动。

2. **电流整形**:感应电流经过**全桥整流电路**转化为脉动直流,苹果MagSafe充电模组采用定制ASIC芯片,整流效率高达97%。

3. **稳压输出**:通过**LDO低压差稳压器**或**Buck降压电路**,将电压精准控制在4.2-9V区间。华为SuperCharge无线快充方案创新采用**电荷泵技术**,实现98.6%的电压转换效率。

4. **智能管理**:内置的**Qi协议芯片**实时与发射端通信,动态调节功率输出。当检测到金属异物时,系统能在50ms内切断能量传输,确保充电安全。

---

## 四、技术突破的三大战场

随着充电功率从5W跃升至80W,接收线圈面临前所未有的技术挑战:

**1. 效率突围战**

高频化趋势导致涡流损耗加剧。一加10 Pro采用的**多股并联线圈**方案,配合氮化镓(GaN)器件,在50W无线快充时仍保持88%的系统效率。特斯拉最新专利显示,其正在研发**三维螺旋线圈**,有望将能量密度提升30%。

**2. 散热攻坚战**

大功率充电产生的热量直接影响线圈寿命。vivo X Fold的**双温控传感器**配合石墨烯散热膜,可使线圈工作温度稳定在45℃以下。实验室数据显示,每降低10℃工作温度,线圈寿命可延长3倍。

**3. 兼容性进化**

应对不同设备的充电需求,小米13 Ultra搭载的**自适应多线圈阵列**,可智能切换最佳耦合位置。这种由19个微型线圈组成的矩阵,实现任意放置条件下的最大功率输出。

---

## 五、未来技术的想象空间

在材料科学突破的推动下,接收线圈正朝着更小体积、更高效率的方向进化。加州大学伯克利分校的研究团队已开发出**超薄柔性线圈**,厚度仅0.1mm却支持15W充电功率。更值得期待的是**超导材料**的应用,实验室中的钇钡铜氧线圈在-196℃环境下,可实现近乎零损耗的能量传输。

当手机后盖逐渐演变为"隐形充电接口",接收线圈的技术革新仍在持续。从电磁感应的基础物理定律,到纳米级材料的工程实现,这个微型能量枢纽正在书写无线充电技术的下一个十年。
