无线充电器模块电路工作原理

清晨的办公桌上，手机自动开始补充电量；咖啡厅里，智能手表离开手腕的瞬间已悄然蓄能——这些看似魔法的场景，正通过**无线充电器模块电路**中的精妙设计变为现实。这项技术突破传统充电方式的物理限制，其核心奥秘藏在不足指甲盖大小的电路模块中，通过**电磁感应**与**谐振耦合**的精密配合，重新定义了能量传输的形态。

## 一、无线充电系统的神经中枢：核心电路架构

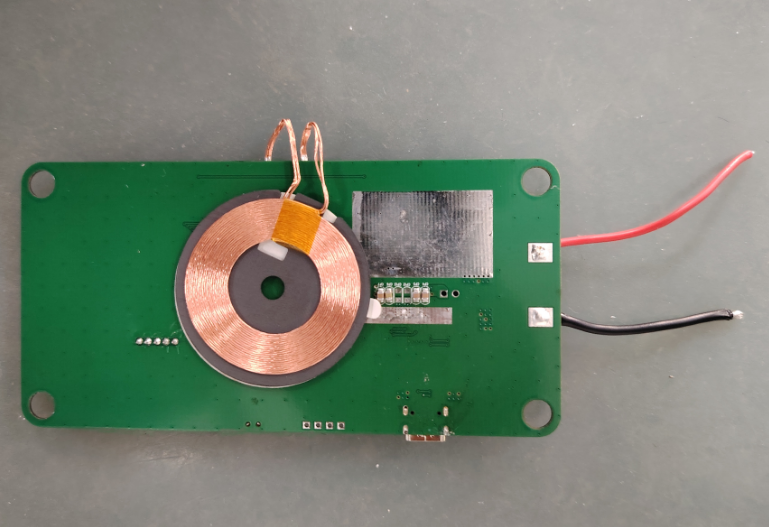

典型无线充电模块由**发射端（TX）**与**接收端（RX）**构成闭环系统。发射电路包含*高频逆变单元*、*谐振匹配网络*和*电磁辐射线圈*，接收模块则集成*能量拾取线圈*、*整流稳压电路*及*通信反馈单元*。当发射线圈通入高频交流电（通常为110-205kHz），周围空间形成**交变电磁场**，接收线圈通过电磁感应产生感应电动势，经全桥整流后转化为直流电输出。

![无线充电系统架构示意图]

（描述：发射端将直流电转换为高频交流电，接收端通过电磁感应获取能量）

## 二、能量传输的三大关键技术

1. **谐振补偿技术**

通过LC谐振网络（电感-电容组合）实现*频率匹配*，能显著提升传输效率。当发射与接收电路的谐振频率相同时，系统进入**磁共振耦合**状态，能量传输距离可扩展至数厘米，同时保持85%以上的转换效率。Apple Watch采用的磁吸式充电正是该技术的典型应用。

2. **动态调谐机制**

智能设备检测电路持续监测负载变化，*PID控制算法*实时调整工作频率。当手机电量达到80%时，系统自动切换至涓流模式，这种动态调节使三星Galaxy系列无线充电器能实现15W快充而不引发过热。

3. **异物检测(FOD)系统**

金属物体进入充电区域会引发涡流发热，模块中的*Q值检测电路*通过监测谐振品质因数变化，可在200ms内切断电源。小米多线圈无线充电板正是凭借该技术实现硬币、钥匙等异物的精准识别。

## 三、电路设计的四大核心模块

1. **功率转换单元**

采用GaN（氮化镓）材料的MOSFET开关管，将输入直流电转换为高频交流电。与传统硅基器件相比，导通损耗降低30%，这正是Anker PowerWave基站能实现20W高速无线充电的关键。

2. **电磁耦合结构**

扁平化利兹线绕制技术使线圈厚度压缩至1.2mm，特斯拉Model 3车载充电器的多线圈阵列设计，确保设备在任意放置位置都能获得最佳耦合系数。

3. **信号调制电路**

通过负载调制技术实现双向通信，接收端通过改变谐振阻抗向发射端发送数据包。这种机制让华为超级无线快充能自动识别设备类型并调整输出功率。

4. **热管理系统**

多层石墨烯散热片配合温度传感器构成闭环控制，当电路板温度超过45℃时自动降频。OPPO AirVOOC技术通过该设计实现40W无线闪充时的稳定温控。

## 四、前沿技术演进方向

1. **空间自由充电**

UWB（超宽带）定位技术结合相控阵天线，使能量波束可追踪设备移动。2023年CES展上展示的Ossia Cota系统已实现5米半径内的自由空间充电。

2. **多设备协同管理**

基于时分复用的功率分配算法，单个发射器可同时为4台设备供电。贝尔金三合一充电站通过该技术实现手机、耳机、手表的同时高效充电。

3. **光伏耦合系统**

将太阳能电池集成到接收模块，室外使用时效率提升18%。荷兰TNO研究所开发的混合式无线充电器已在电动汽车领域进入实测阶段。

## 五、使用场景与优化建议

*办公环境*建议选择Qi标准15W设备，搭配主动散热底座；*车载场景*优选带防滑硅胶垫的磁吸式设计；*工业应用*需选用IP68防护等级的产品。需特别注意设备摆放时的中心对齐，0.5cm的偏移可能导致效率下降40%。

当智能眼镜通过空中取电自动续航，当植入式医疗设备无需更换电池持续工作，这些科幻场景正随着**无线充电模块电路技术**的突破逐步成为现实。从电磁感应的基础理论到纳米级电路设计，每一次技术迭代都在重塑人类获取能量的方式。
