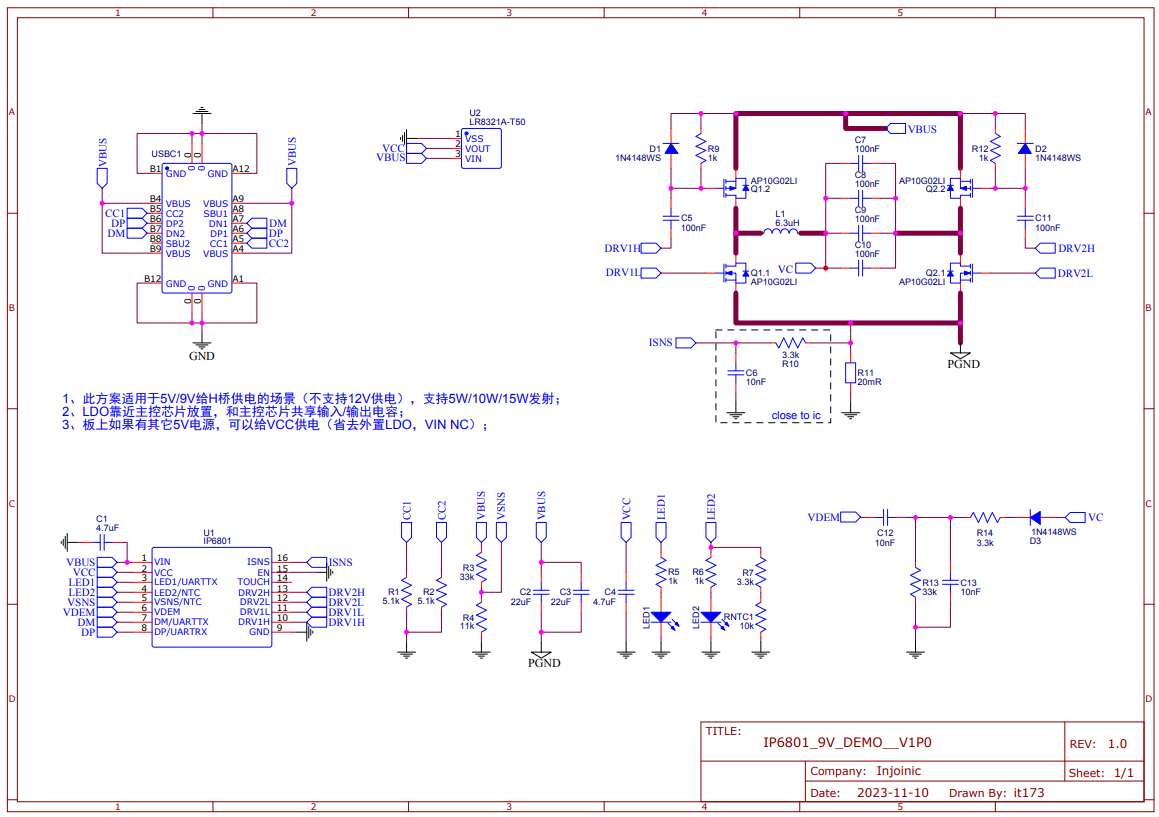

ip6801原理图

在无线充电技术飞速发展的今天，**IP6801**作为一款高性能的无线充电发射端控制芯片，被广泛应用于消费电子、智能家居和车载充电领域。了解**IP6801原理图**的设计，不仅能帮助工程师优化无线充电方案，还能为产品开发提供可靠的参考。本文将深入解析**IP6801的工作原理、电路设计要点**以及实际应用中的优化技巧，助你掌握无线充电技术的核心。

---

## **IP6801芯片概述**

IP6801是一款**符合Qi标准**的无线充电发射控制器，支持**5W-15W**的功率输出，具备高效率、低功耗和强抗干扰能力。它通过动态功率调整（DPA）技术，实时匹配接收端设备的需求，确保充电过程的稳定性和安全性。该芯片内部集成了**PWM调制、功率检测、异物检测（FOD）**等功能，大幅简化了外围电路设计。

---

## **IP6801原理图的核心模块**

### **1. 供电电路设计**

IP6801的典型工作电压为**3.3V-5V**，通常由**LDO或DC-DC转换器**提供。在原理图中，需注意**电源滤波电路**的设计，例如在VCC引脚附近添加**0.1μF的陶瓷电容**，以降低高频噪声干扰。

**关键设计点：**

- 输入电源需稳定，避免电压波动影响芯片性能。

- *若采用开关电源供电，建议增加LC滤波电路，减少纹波。*

### **2. 谐振电路（LC Tank）**

无线充电的核心在于**谐振耦合**，IP6801通过驱动H桥电路产生高频交变磁场。谐振频率通常设定在**110kHz-205kHz**之间，需根据接收端设备调整。

**谐振电路参数计算：**

- **电感（L）**：通常选择**10μH-20μH**的高Q值功率电感。

- **电容（C）**：通过公式 **f = 1 / (2π√LC)** 计算匹配电容值。

- *实际调试时，建议使用示波器观察波形，确保谐振点准确。*

### **3. 通信与反馈电路**

IP6801通过**ASK调制**与接收端通信，实时调整输出功率。在原理图中，需设计**信号解调电路**，通常由检波二极管和低通滤波器组成。

**优化建议：**

- 检波二极管推荐使用**肖特基二极管**，提高解调灵敏度。

- 反馈路径上可加入**RC滤波网络**，减少误触发。

### **4. 异物检测（FOD）设计**

FOD是无线充电安全性的关键，IP6801通过监测**能量损耗**或**相位变化**判断金属异物的存在。在原理图中，需合理设置**FOD阈值电阻**（如R_FOD），避免误报或漏检。

**调试技巧：**

- 使用标准Qi接收器校准FOD阈值。

- *若环境干扰较强，可适当提高阈值，但需确保安全性。*

---

## **IP6801原理图的常见问题与解决方案**

### **1. 充电效率低**

- **可能原因**：谐振频率偏移、线圈匹配不佳。

- **解决方法**：重新计算LC参数，优化线圈布局。

### **2. 通信不稳定**

- **可能原因**：解调电路噪声过大。

- **解决方法**：增加滤波电容，缩短信号走线。

### **3. 发热严重**

- **可能原因**：MOSFET驱动不足或散热设计不佳。

- **解决方法**：检查H桥驱动电路，增加散热片。

---

## **IP6801的应用案例**

### **1. 智能手表无线充电底座**

利用IP6801的**低功耗模式**，可设计小型化充电底座，支持**5W快充**，并兼容多种品牌设备。

### **2. 车载无线充电器**

通过优化**EMC设计**，IP6801可适应汽车环境的电压波动，提供稳定的15W输出。

### **3. 多功能充电桌**

结合多线圈布局，IP6801可实现**自由位置充电**，适用于智能家居场景。

---

通过深入分析**IP6801原理图**的设计要点，工程师可以更高效地开发高性能无线充电产品。无论是消费电子还是工业应用，合理利用IP6801的特性，都能显著提升充电效率和用户体验。
