诺芯盛@IP6802规格书

返回列表 来源:无线充方案 发布日期: 2025-05-18

一、简述:

IP6802是一款无线充电发射端控制SOC芯片,内部集成32位MCU、ADC、Timer、I2C、H桥驱动、ASK解调&解码以及丰富的IO资源,可以定制各类Qi协议无线充电方案并通过认证测试。

IP6802集成多种充电头快充协议,可自动申请高压,支持无线充快充协议。

IP6802集成丰富IO资源,支持指示灯效果定制,用户也可以通过PC端上位机自定义指示灯。

IP6802支持Qi BPP,EPP,MPP认证,可以根据不同方案定制固件通过认证。

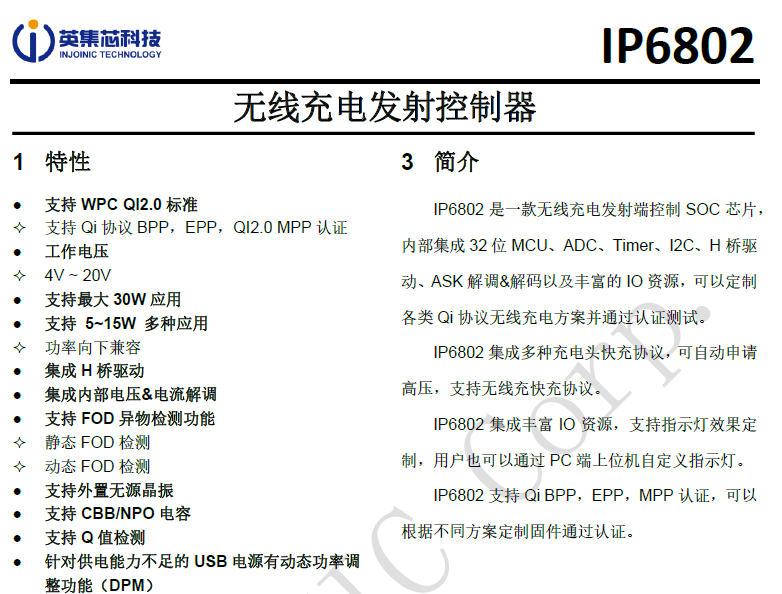

IP6802规格书截图二


英集芯IP6802规格书下载


二、特性:

(1)支持WPC QI2.0标准

   支持Qi协议BPP,EPP,QI2.0 MPP认证

(2)工作电压

   4V~20V

(3)支持最大30W应用

(4)支持5~15W多种应用

   功率向下兼容

(5)集成H桥驱动

(6)集成内部电压@电流解调

(7)支持FOD异物检测功能

   静态FOD检测

   动态FOD检测

(8)支持外置无源晶振

(9)支持CBB/NPO电容

(10)支持Q值检测

(11)针对供电能力不足的USB电源,有动态功率调整功能(DPM)

(12)输入过压、过流、欠压、NTC过温保护功能

(13)集成32KB MTP,支持固件重复升级

(14)支持PD3.0以及多种DP&DM快充协议

(15)封装QFN32


三、应用:

(1)无线充电底座

(2)手机无线充发射器
