诺芯盛@ip6829传导

IP6829 是一颗专为无线充电发射端设计的系统级芯片（SoC），其核心功能是通过电磁感应原理实现电能的“无线”传输。与传统有线充电不同，IP6829 的无线传导路径可分解为四个关键阶段：电能输入与转换、高频信号耦合、异物检测与安全控制、智能功率调节。这一过程如同“隔空输血”，既需要精准的能量传递，又必须确保安全性与效率。

一、电能输入与转换：从“粗放”到“精准”的蜕变

IP6829 支持 PD（Power Delivery）协议输入，这意味着它能够兼容笔记本电脑、充电宝等广泛设备的供电标准。其内部集成的全桥驱动电路与功率 MOS 管，将输入的直流电转换为高频交流电，这一过程类似于“电力翻译官”——把传统充电器的“粗放电流”转化为适合无线传输的“高频脉冲”。例如，当手机放置于无线充电底座时，IP6829 会将 5V 直流电升级为高频振荡电流，通过线圈产生交变磁场，为后续的能量耦合提供基础。

值得注意的是，IP6829 的转换效率直接影响充电体验。其支持 5W 至 15W 的功率范围，可动态调整输出以匹配不同设备的需求。例如，为苹果设备提供 7.5W 的“定制模式”，而为三星设备切换至 10W 高效输出，这种灵活性如同“智能调频收音机”，自动适配接收端的“信号频率”。

二、高频信号耦合：磁场的“隔空对话”

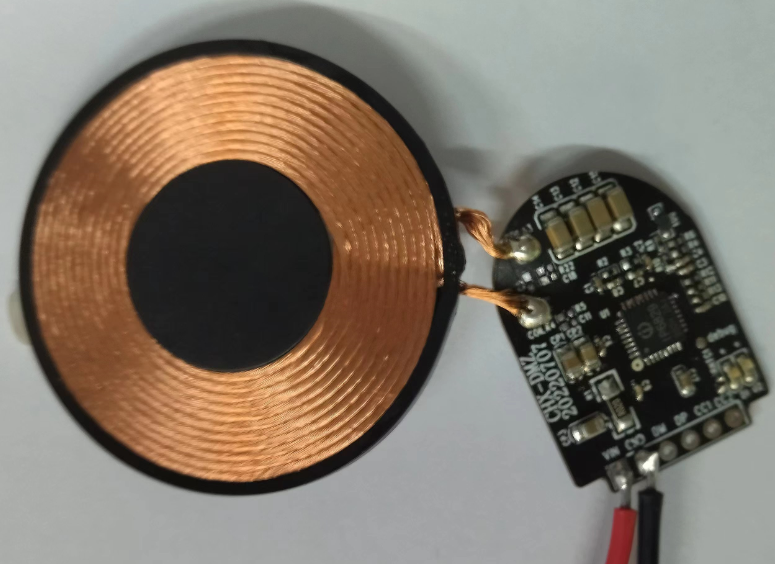

无线充电的核心在于磁场耦合，而 IP6829 的线圈兼容性（A11、A11a、MP-A2）决定了其传导的“覆盖范围”。A11 线圈适用于小型设备（如耳机仓），MP-A2 则用于大功率场景（如平板充电）。这一过程可类比为“无线电广播”——发射端（IP6829）通过线圈发出磁场信号，接收端（如手机）通过内置线圈捕获能量。两者的距离、角度均会影响耦合效率，如同天线与信号源的对准。

为了提升传导稳定性，IP6829 采用了 Analog PING 技术检测接收器是否存在。当手机靠近充电底座时，芯片会发送类似“信号探测脉冲”的低频信号，确认设备位置并启动充电流程。这一机制如同“雷达扫描”，确保能量只会在设备准确对准时传输，避免空耗。

三、异物检测与安全控制：隐形的“保护盾”

无线充电的传导路径中，金属异物（如钥匙、硬币）可能引发过热或短路风险。IP6829 内置的异物检测（FOD）功能通过监测线圈谐振参数的变化，识别异常物体并关闭输出，这一过程如同“安检仪筛查危险品”。例如，当用户不慎将钥匙与手机一起放在充电板上时，IP6829 会迅速切断电流，防止安全隐患。

芯片还集成了过压、过流保护功能，将传导过程中的异常情况纳入实时监控。其安全机制可比喻为“智能保险丝”——在电流超标时自动熔断，同时通过 LED 指示灯反馈故障状态，兼顾安全性与用户体验。

四、智能功率调节：从“蛮力输出”到“精准供给”

IP6829 的功率调节能力体现在其对负载变化的动态响应。例如，当手机电量从 0% 充至 80% 时，芯片会逐步降低输出功率以避免电池过热，这一策略类似于“自适应水流阀”——根据容器容量调整水压。同时，其兼容 WPC Qi v1.3 标准，确保不同品牌设备（如华为、小米、苹果）的充电兼容性，打破“品牌壁垒”。

在实际场景中，IP6829 的传导效率受多种因素影响：

• 距离与位置：手机与充电板间距超过 5mm 时，磁场强度衰减显著，如同“WiFi 信号随距离减弱”；

• 线圈对齐度：线圈偏离中心位置会导致效率下降 30% 以上，类比“太阳能板未正对阳光”；

• 环境温度：高温环境可能触发芯片的热关断保护，防止元器件损坏。

五、应用场景：从桌面到车载的“无线化革命”

凭借高度集成化设计，IP6829 被广泛应用于多种场景：

1. 家用充电底座：为智能手机、耳机等设备提供便捷充电，免除插拔线材的繁琐；

2. 车载无线充电：通过汽车 USB 接口取电，为驾驶途中的手机续航，提升安全性与便利性；

3. 公共充电场所：如咖啡厅、机场的无线充电设备，兼容多品牌设备，降低运维成本。

在这些场景中，IP6829 的传导性能直接决定了用户体验。例如，车载环境下的震动可能影响线圈对齐，而芯片的智能调校能力可部分抵消此类干扰，确保充电连续性。

结语：无线传导的技术缩影

IP6829 的传导设计展现了无线充电技术的平衡之道——在效率、安全与兼容性之间寻求最优解。其本质是通过电磁场这一“无形桥梁”，将电能从发射端精准输送至接收端，同时辅以智能控制与多重保护。未来，随着磁共振、射频等技术的演进，无线传导或许将突破现有限制，但 IP6829 作为当前主流方案的代表，已为移动设备的“无绳化”时代奠定了重要基石。
