IP6802 应用电路图

当移动场景从家居延伸到车内，充电环境的复杂性也随之升级：满载启停的电压突变、狭窄空间的散热挑战以及车内杂乱的电磁干扰，都在考验无线充电系统的安全与稳定。英集芯IP6802凭借其高度集成的安全监测与保护功能，为车载无线充电方案提供了可靠“护航”。本文将结合实战应用电路图，深入剖析如何在车载环境中优化IP6802的安全防护设计。

一、电路总览与关键器件选型

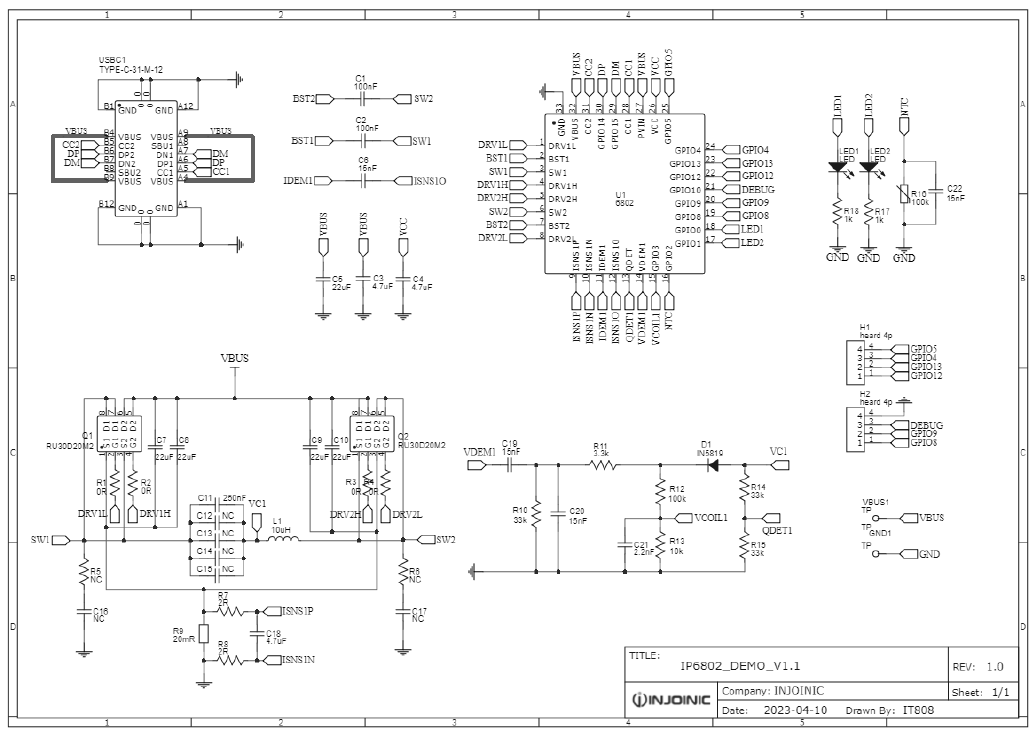

实战电路图中，IP6802通过一个输入滤波网络（TVS二极管＋共模电感＋CLC滤波）连接车载电源，伸延至芯片VCC和VBAT引脚；内部H桥驱动外置四颗MOS管推动发射线圈；NTC热敏电阻连接到NTC检测引脚，辅助温度监测；CS电阻串联在电流检测线上；FOD线圈与ASK解调模块协同评估异物；此外，DP/DM双线识别实现PD3.0快充协议兼容。

二、输入浪涌与过压防护

车载电源在启停瞬间会出现高达40V的浪涌冲击。为了保障IP6802输入端安全，建议：

1. 选用峰值功率≥600W、耐压≥58V的TVS二极管，抑制高幅度瞬态过压；

2. 在TVS前增加串联共模电感（如2×100μH），过滤高频尖峰；

3. 加置100μF陶瓷＋10μF钽电容组合，为芯片VCC提供低阻抗储能；

4. 配合过压比较器或快速熔断保险，实现二次过压告警与断电保护。

三、NTC温度监测与过热保护

车内高温环境下，线圈与芯片发热尤为显著。IP6802内部的NTC检测引脚（NTC_IN）配合一个10kΩ热敏电阻，可实时采集温度变化。优化要点：

• 将NTC贴近线圈表面或MOS管散热片，确保测温精准；

• 设置NTC阈值电阻曲线，保证在60℃（约NTC电压0.72V）以上即刻降功率或暂停发射；

• 为提高抗干扰性，NTC检测通路建议加置1nF高频旁路电容。

四、静动态FOD异物检测

车内异物（如硬币、钥匙）意外掉落至线圈上，FOD（Foreign Object Detection）功能至关重要。实战优化包括：

1. 静态FOD：调整芯片内部FOD校准寄存器，让无负载时的空载电流基准更准确；

2. 动态FOD：在充电过程中周期性触发ASK解调，实时监测线圈耦合系数变化；

3. 外围阻容补偿：在FOD检测线上并联阻容网络，降低车内电磁干扰对检测精度的影响。

五、PD3.0与DP/DM快充协议兼容

针对车载PD快充，IP6802可通过追加一颗USB Type-C识别芯片实现PD3.0谈判，也可利用车载DC-DC模组预先输出9V/12V电压。实践中，将D+、D–线通过10kΩ电阻接至芯片I/O口，模拟QC3.0/DPDM握手，并结合IP6802的I2C接口，实现智能电压调整，确保在4V–20V范围内稳定输出，满足15W峰值功率需求。

六、PCB布局与EMC抑制

在车载环境中，良好的PCB设计是实现稳定充电的基石：

• 将高电压输入区与发射线圈区分割，减少感应耦合；

• 对称布局四颗MOS管与H桥驱动器，降低寄生电感；

• 在芯片周围留出充足散热铜箔，并在底层铺铜钉通孔，加快热流散发；

• 全面布置X电容与Y电容，结合车规级EMI滤波器，抑制共模与差模干扰。

七、实战调试与优化建议

完成电路板焊接后，应在车辆启停模拟台上反复测试：

1. 模拟12V/24V电池瞬态浪涌，观察输入过压响应；

2. 在40℃高温箱中运行1小时，验证NTC过温重启阈值；

3. 放置非金属异物（如塑料片）与金属异物，检验静动态FOD误报率；

4. 连接多台设备（手机＋智能手表），评估多线圈输出下的功率分配与热耦合。

经过这些优化与调试，IP6802在车载充电场景中可实现高达15W的稳定输出，并在遇到过压、过流、过温、异物干扰时瞬间响应，有效保障安全。

未来，随着车载无线充电技术的普及和V2X应用的发展，更多复杂的电磁环境与功率需求将涌现。基于IP6802的开放式硬件架构与完善的安全监测机制，工程师可以在此方案基础上灵活定制，让车内无线充电既高效又无忧。

如果你正在规划车载无线充电项目，不妨以此实战电路图为起点，结合自身车辆平台进行深入优化。欢迎留言分享你的测试经验，一起推进车载无线充电的安全与智能迈向新高度！
