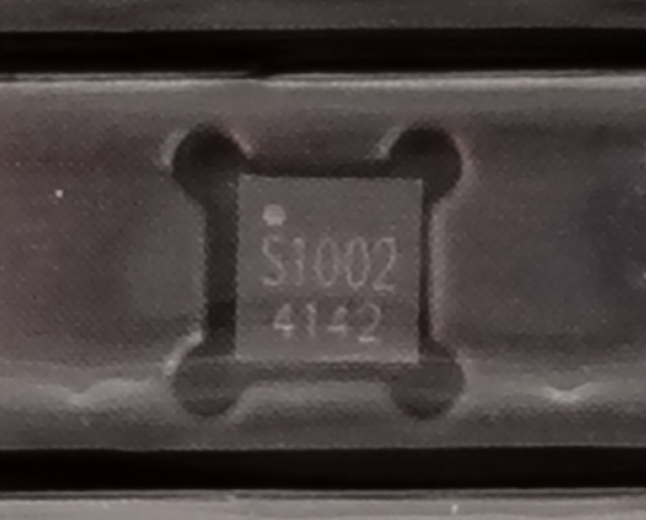

S1002无线充IC接收3w规格书

现在打开我们的随身包，几乎人人都带着一堆小型智能设备：无线耳机、智能手环、迷你蓝牙音箱...这些产品越做越薄、越做越小，给用户带来了更好的手感和便携性，却愁坏了产品设计师。每一分PCB空间都寸土寸金，想要加上无线充电功能，却往往被一堆大大小小的元器件占满了位置，要么牺牲电池容量，要么被迫增厚机身。而S1002 3W无线充接收IC的出现，用高度集成的小型化设计，解决了这个行业普遍存在的痛点。

省出核心空间，给产品设计更多可能性

过去主流的无线充接收方案，大多采用分离式设计：需要单独布置整流桥、稳压模块、匹配电路、协议检测单元，光是外围元器件就要十几二十个，占掉的PCB面积少说也有三四个平方厘米。对于TWS充电盒、智能手环这类本身PCB总面积不到10平方厘米的产品来说，无线充模块直接吃掉了三分之一以上的核心空间，对产品设计的限制非常大。

S1002从设计层面就改变了这个思路，它把整流、稳压、协议识别、控制模块全部集成到了单颗芯片内部，外围只需要保留2-3个基础阻容元件就能正常工作，整体占用PCB面积比传统分离方案缩小了60%以上，相当于硬生生在寸土寸金的主板上省出了半个指甲盖的空间。

省出来的空间能创造多少价值？厂商可以选择加大电池容量，让小型设备的续航直接提升15%-20%，解决用户最头疼的续航焦虑；也可以保持电池容量不变，把机身做薄0.5-1mm，大大提升握持手感；甚至可以给其他功能模块留出空间，增加更多传感器提升产品体验。对于追求极致便携的小型智能设备来说，这种空间优势几乎是降维打击。

降低研发门槛，缩短产品上市周期

对于很多中小厂商来说，想要给产品加上无线充电功能，过去最大的门槛不是物料成本，而是研发难度。分离式方案需要工程师自己完成线路匹配、参数调试、多协议兼容性测试，不同批次元器件的误差还要反复调整，光是无线充部分的调试就要花掉一两个月的时间，一不小心就会出现兼容性差、充电发热大的问题，直接拖慢整个产品的上市节奏。

而S1002的集成化设计，把所有核心参数的调试都在芯片设计阶段完成了，原厂已经完成了全场景的兼容性测试和稳定性验证，厂商只需要按照参考设计进行布线贴片，就能得到稳定可靠的无线充接收功能，整体研发周期可以缩短到一周以内。不仅省下了大量的研发人力成本，还能让产品更快抢占市场窗口，哪怕是从来没有做过无线充电功能的团队，也能快速上手，大大降低了无线充功能的普及门槛。

提升量产良率，降低长期故障率

很多人只看到小型化设计带来的空间优势，却忽略了集成化带来的可靠性提升。传统分离方案有几十个分立元器件，光是焊点就有上百个，每一个焊点、每一颗元器件都可能成为故障点：虚焊、元件参数偏差、环境应力带来的老化，都会增加产品出问题的概率，拉高厂商的售后成本。

而S1002的单芯片集成方案，元器件数量减少了70%以上，焊点数量随之大幅下降，潜在故障点也少了一大半。同时，芯片内部的参数匹配是在晶圆制造阶段完成的，误差远远小于分立元件的人工匹配，不管是转换效率还是充电稳定性，都比分立方案更稳定，量产良率可以提升5%以上，长期使用的故障率也能降低80%左右，对于厂商来说，这意味着更低的售后成本，更高的用户口碑。

值得一提的是，S1002的小型化从来不是以牺牲性能为代价。在缩小体积的同时，它依然保持了超过80%的能效转换率，发热控制远优于行业平均水平，同时支持主流的无线充电快速协议，还集成了过压、过流、过温、短路等全维度的安全防护机制，真正做到了体积、性能、安全三者兼顾。

现在的消费电子行业，一直在往“更小、更薄、更集成”的方向走，用户对便携性和体验的要求越来越高，倒逼上游核心元器件不断突破体积和集成度的边界。S1002 3W无线充接收IC的小型化集成设计，本质上就是抓住了行业的核心需求，给小型穿戴、TWS耳机、迷你IoT设备这类产品，提供了一个兼顾空间、成本、性能的优质解决方案。如果你也正在为无线充设计的空间问题头疼，不妨试试这款方案，相信能给你带来惊喜。欢迎在评论区聊聊你在无线充产品设计中遇到过哪些印象深刻的问题，我们一起交流。

S1002无线充IC规格书下载
