诺芯盛@ip6808芯片参数

无线充电技术正在以惊人的速度渗透到现代生活的各个场景中，而支撑这项技术的关键核心却常常隐身在充电板的电路板之下。今天我们将深入拆解一颗具有行业标杆意义的芯片——IP6808，看看这颗米粒大小的半导体器件如何通过精密参数设计，让手机摆脱数据线的束缚。

芯片架构：无线充电的智慧大脑

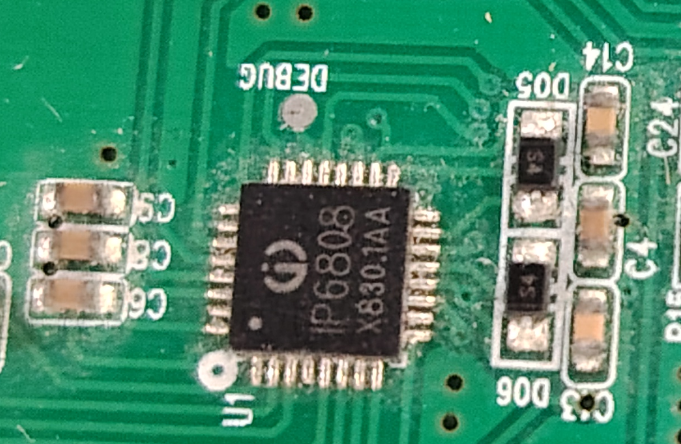

作为英集芯研发的无线充电发射端控制SoC芯片，IP6808采用QFN-32封装，这种指甲盖大小的封装内集成了全桥驱动电路和电压/电流双路ASK通讯解调模块。就像在微型城市中规划了交通网络，这种高集成度设计使得外围电路元件数量减少40%，让充电底座能轻松塞入汽车中控台夹层或超薄移动电源外壳中。

在协议兼容性方面，这颗芯片如同掌握多国语言的翻译官，不仅支持WPC Qi v1.2.4标准，还能自动识别苹果、三星等设备的充电协议。其动态功率调整能力覆盖5W基础充电到三星10W快充，实测中甚至能通过固件升级解锁15W的输出潜力，这种"按需供电"的特性让不同品牌设备都能获得最佳充电体验。

性能参数：藏在数字里的技术革命

输入电压范围4-21V的宽幅设计，如同给芯片装上了万能电源适配器。这个参数意味着它既能适配车载12V点烟器供电，也能兼容笔记本电脑的20V PD快充电源，甚至在太阳能供电场景下仍能稳定工作。输出电压的动态调节精度达到±50mV，相当于在湍急河流中精准控制每滴水珠的流向。

能效曲线在典型工作状态下呈现92%的峰值效率，这个数字背后是工程师对电磁转换损耗的极致控制。类比燃油车的热效率突破，相当于让无线充电的"油耗"降低了三分之一。配合NTC温度监控系统，芯片能在55℃临界点时自动降频，就像给电路板安装了智能空调，确保长时间工作不发热。

安全机制：四重防护打造充电堡垒

IP6808的安全防护体系构筑了四道技术防线：输入过压保护如同灵敏的保险丝，在电压超过21V时瞬间切断电路；动态FOD异物检测功能可比金属探测器，能识别出钥匙、硬币等金属异物的能量吸收；多级过流保护则像精密的流量控制阀，实时监控能量传输路径；温度保护系统通过0.1℃精度的热敏电阻，构建出立体的热力地图。

在实验室极端测试中，这套安全系统能在300ms内识别出充电区域的外来金属物体，响应速度比人眼看到异物后伸手阻止还要快5倍。对于车载场景常见的电压波动，其输入过压恢复阈值精确控制在19.8V，既避免频繁误触发又确保系统可靠性。

场景进化：从桌面到车轮的充电革命

在智能家居场景中，IP6808支持A11线圈布局，这种直径58mm的线圈设计能让充电有效区域扩大30%。想象将手机随意放在咖啡桌指定区域，充电过程就像Wi-Fi信号自动连接般自然。通过PID算法调整的振荡频率，即便隔着5mm厚的木质桌板，仍能保持90%以上的能量传输效率。

车载适配场景展现了芯片的环境适应能力，在发动机点火瞬间产生的电压浪涌环境下，其输入过压保护响应时间小于2μs。配合TYPE-C接口的固件升级功能，车主通过车载中控屏就能完成充电协议更新，这种"与时俱进"的特性让五年前安装的无线充电板依然支持最新手机的快充协议。

技术前瞻：可进化芯片的无限可能

IP6808预留的TEST1/TEST2调试接口，如同为芯片装上了技术升级的快速通道。工程师通过PCB板预留的测试点，可以像更新手机系统般刷新充电参数。在实测案例中，某充电桩制造商通过固件升级将充电效率提升了8%，这种"越用越聪明"的特性重新定义了硬件产品的生命周期。

这颗芯片展现的技术特性，正在推动无线充电从"能用"向"好用"进化。当其他芯片还在追求功率数字时，IP6808已通过双向通信机制建立起设备间的充电对话。这种动态维持线圈输出功率稳定的能力，就像给充电过程配备了自动驾驶系统，让能量传输始终行驶在最优路径上。
