诺芯盛@ip6826芯片参数

无线充电技术正逐渐成为现代电子设备的标配功能，而支撑这一体验的核心元件之一便是发射端控制芯片。英集芯推出的IP6826作为一款中高端无线充电发射端控制SoC芯片，凭借其高集成度、智能功率管理和广泛兼容性，成为市场关注的热点。本文将深入解析其关键参数与技术特性，帮助读者理解其在实际应用中的优势。

一、核心架构与性能定位

IP6826采用双核架构设计，集成了32位MCU和功率驱动单元，这一组合显著提升了运算效率与响应速度。相较于低端芯片（如IP6806）的单核结构，双核设计能够更精准地协调功率输出与通信协议处理，类似于汽车的双引擎系统，既保障了动力又优化了能耗。其典型转换效率达到85%以上，这意味着在15W功率传输时，能量损耗可控制在2.25W以内，发热量更低，充电过程更稳定。与旗舰级芯片（如IDT P9237）相比，IP6826在性价比上更具优势，适合追求平衡性能与成本的方案设计。

二、协议兼容性与功率支持

作为符合WPC Qi v1.2.4最新标准的芯片，IP6826覆盖了从基础到快速的多种充电场景：

• 5W基础充电：兼容所有通过Qi认证的设备，如入门级耳机或早期手机型号；

• 苹果7.5W定频快充：针对iPhone用户优化，避免因协议不匹配导致的“充得慢”问题；

• 三星10W加速充电：缩短Galaxy系列设备的补电时间；

• 15W EPP（扩展功率协议）：支持小米等品牌的高功率需求，接近有线快充体验。

这种全兼容设计如同“万能充电底座”，无需担心设备品牌差异。此外，芯片内置的ASK通讯解调模块可自动识别接收端设备类型，并动态匹配最佳功率档位。

三、智能化功率管理技术

IP6826的**动态功率调整（DPM）**功能是其技术亮点之一。该功能实时监测输入电源的供电能力（如适配器输出不稳定或USB端口电流限制），像“智能交通指挥系统”一样动态调节发射功率，避免因过载导致充电中断或设备损坏。例如，当使用笔记本电脑USB口供电时，若检测到端口最大输出仅7.5W，芯片会自动降级功率而非强行拉载15W，确保系统稳定性。

另一项关键技术是PID算法控制。通过解码接收端发送的通信数据包，芯片能像“自动驾驶仪”般微调振荡频率，精确控制线圈输出功率。这种闭环调节方式可将功率波动控制在±3%以内，远优于开环方案的±10%偏差。

四、硬件集成与成本优化

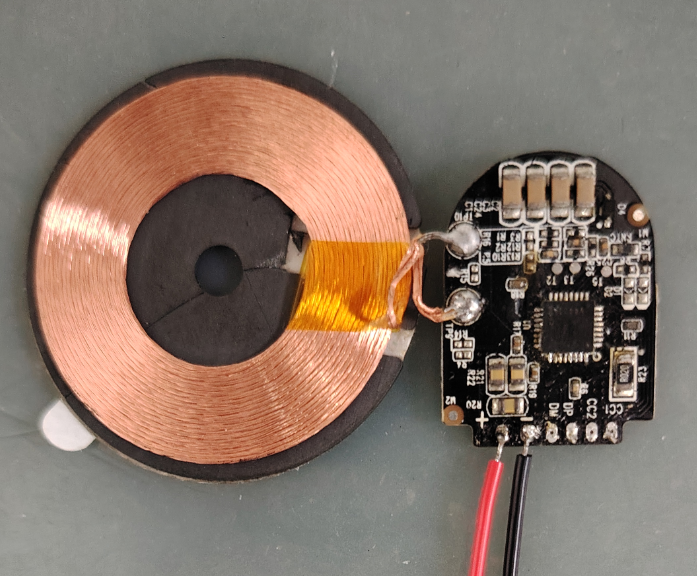

IP6826通过全桥驱动电路+功率MOS管集成，大幅减少了外围元件数量。传统方案需要20余个分立元件实现的功能，该芯片单颗即可完成，相当于将“分散的零件仓库”压缩为“一体化工具箱”，使PCB面积缩小40%以上。

其方案BOM成本优势主要体现在三方面：

1. 省去外置MOS管及驱动IC；

2. 简化电压/电流解调电路；

3. 支持铝基板替代昂贵的陶瓷基板（10W/15W应用），散热设计成本降低30%。

五、应用场景与设计建议

针对不同功率需求，IP6826提供差异化设计指南：

• 5W便携设备：可采用普通FR4板材，适用于充电座、车载支架等小型化产品；

• 10W/15W高功率场景：建议使用铝基板增强散热，如桌面快充板或多设备充电站。

芯片还支持PD快充协议输入，这意味着用户可使用PD充电头为其供电，进一步拓宽了适配器选择范围。测试数据显示，在12V输入电压下，其15W输出时的温升仅比5W模式高8°C，印证了其优异的能效管理能力。

通过上述分析可见，IP6826凭借智能化的设计理念与高度集成的硬件架构，在无线充电领域实现了性能与成本的巧妙平衡。无论是消费级电子产品还是工业级充电设备，该芯片都能提供稳定可靠的解决方案，推动无线充电技术向更高效率、更广兼容的方向持续演进。
