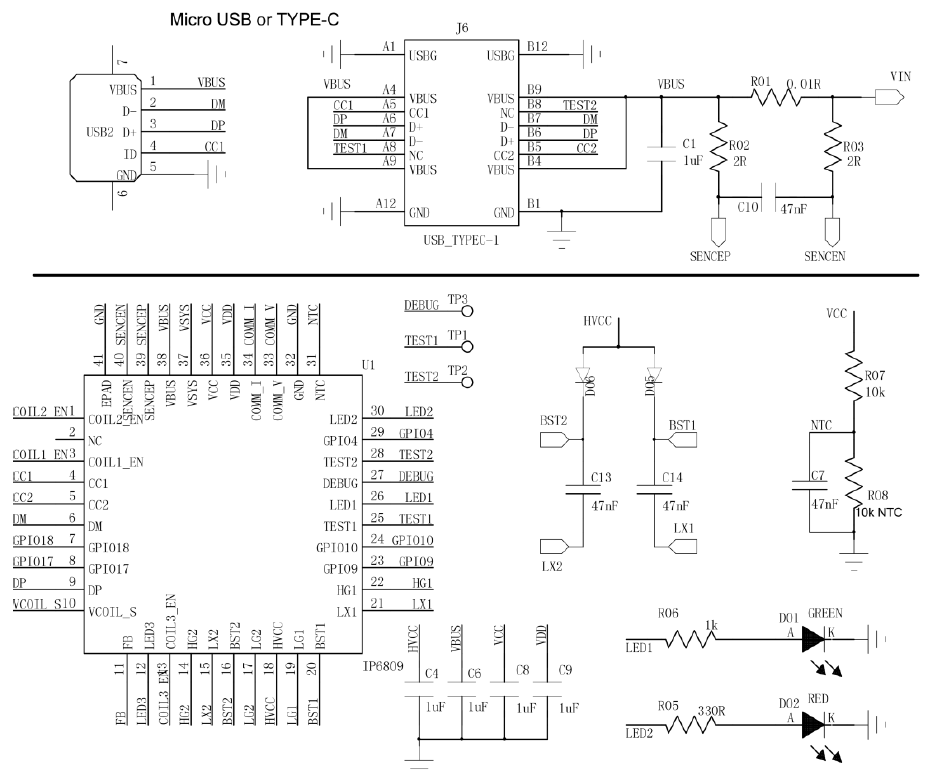

无线充电器模块原理图

无线充电技术正以惊人的速度渗透日常生活，人们将手机随意放置在桌面上就能完成充电的魔幻场景，背后是一套精密协调的电磁能量传输系统。这种看似简单的「隔空取电」能力，实则依托于物理学定律与电子工程的精妙配合。要理解这套系统如何运转，我们需要像拆解瑞士机械表般剖析其核心模块的运作机理。

能量交换的隐形桥梁：电磁耦合原理

当两个铜线圈被通以交流电时，线圈周围会产生交变磁场，这种磁场如同看不见的摆渡船，能将能量从一个港口运送到另一个港口。在典型电磁感应式系统中，发射端线圈（Tx）产生的磁场穿过接收端线圈（Rx）时，就像用磁铁快速划过闭合线圈会产生电流那样，完成电能的无接触传输。根据实验数据，这种原理在5cm距离内可实现70%以上的传输效率，相当于用一根隐形电线连接着两个设备。

谐振回路的魔法增幅

更高阶的磁共振技术则引入了谐振概念，让发射与接收线圈像同频率的音叉般产生共鸣。当两套LC谐振回路调整至完全相同的频率时，系统会形成强耦合电磁场，即便存在一定角度偏移或间距变化，能量传输效率仍可保持稳定。这种技术突破让充电距离扩展到10cm以上，类似于在房间两端放置两个完美调音的铃铛，轻敲其中一个，另一个也会发出清晰共鸣。

电路模块的三重奏

完整的无线充电模块如同交响乐团，由三大功能单元协同演奏。输入端整流电路犹如乐团指挥，将220V交流市电转换为24V直流电，这个过程如同把汹涌的潮汐能转化为平稳的运河水流；功率放大模块则像铜管乐部，通过MOS管将电能调制为特定频率的高频交流信号；而谐振补偿网络好比弦乐器的调音旋钮，通过调整电容值确保磁场能量精准聚焦。

能量传输的黄金参数

在5.2V输出电压下，典型模块可稳定提供271mA电流，这相当于每分钟向手机注入约84毫安时的电量。用更直观的比喻来说，这如同用微型消防水枪持续浇灌手机电池的「储水池」，三小时即可注满3000mAh的标准电池。值得注意的是，线圈直径与传输效率呈现对数关系，当线圈从3cm扩大到8cm时，效率提升幅度可达40%，但超过临界尺寸后反而因涡流损耗导致收益递减。

安全防护的隐形护盾

系统内嵌的过压保护芯片如同警觉的哨兵，当检测到金属异物侵入磁场时，能在0.3秒内切断电源输出。温度传感网络则像遍布电路板的温度计，实时监控关键节点的工作状态。实测数据显示，满载运行时线圈温度控制在45℃以内，这相当于将手掌放在刚冲泡的咖啡杯壁上的温热感，完全处于安全阈值。

从咖啡厅的无线充电桌到植入式医疗设备，这项技术的应用疆域正在快速扩展。随着GaN氮化镓器件带来更高频率的磁场控制能力，未来的充电模块可能会像WIFI信号般实现空间自由化。但无论技术如何演进，那些精密排布的电路走线与巧妙设计的谐振参数，始终是支撑这场静默能量革命的基础骨架。
