无线充电发射模块线圈怎么制作

在电子设备日益普及的今天，无线充电技术逐渐成为人们关注的焦点。作为无线充电系统的核心部件，发射模块线圈的制造工艺直接影响着能量传输效率与安全性。本文将从材料选择、结构设计到制作工艺，系统性地拆解发射线圈的制造流程。

导体材料：电流的“高速公路”

制作无线充电发射线圈的首要步骤是选择导体材料。铜线因其导电率高达58×10⁶ S/m（相当于高速公路的八车道），成为最常用材料，其次是成本更低的铝线。近年来，利兹线（多股绞合线）因能抑制高频电流的趋肤效应而备受青睐——150股利兹线构成的线圈，可比普通单芯线减少30%以上的能量损耗。需特别注意的是，漆包线外层的绝缘涂层需耐150℃高温，防止线圈过热导致短路。

线圈参数：数学与物理的精密平衡

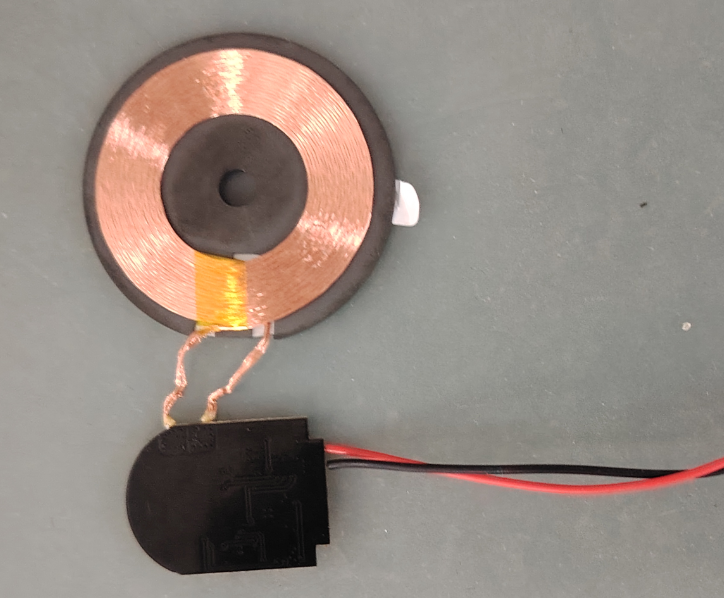

圆形线圈因其磁场分布均匀且符合Qi国际标准，成为发射端的首选形态。以5W功率需求为例，直径5-7cm的绕线模具上需绕制15匝漆包线，此时电感量约为8.9μH（可通过公式L≈(N²×μ₀×A)/l计算）。若将线圈比喻为水管的横截面，匝数相当于水管长度，而电感量则决定了水流（电流）的通过效率。当功率提升至10W时，需增加匝数或扩大线圈直径，但需警惕超过20μH会导致磁场强度衰减。

绕制工艺：毫米级的精准控制

手工绕制时需遵循“三同原则”：同方向（顺时针）、同平面（线圈各层保持平整）、同间距（线间距≤0.5mm）。实际操作中可借助电池或瓶盖作为模具，用热熔胶固定首尾线头。绕线过程类似编织毛衣，任何交叉重叠都会形成“磁路疙瘩”，使磁场效率降低15%以上。专业级生产则采用自动化绕线机，通过气压传感器控制张力，误差范围精确到±0.01N。

封装保护：看不见的安全防线

完成绕制后需进行双层封装：内层用0.1mm厚聚酰亚胺薄膜包裹，阻隔湿气对漆包线的侵蚀；外层采用硅胶灌封，形成抗震缓冲层。实验室数据显示，未封装的线圈在85%湿度环境下，三天后电感量会漂移2.3μH，而封装后的漂移量仅为0.5μH。对于车载等高温场景，还需在硅胶层中加入铁氧体磁片，将电磁辐射强度降低至国标GB38775-2020规定的30dBμA/m以下。

测试验证：从理论到实践的跨越

使用LC表测量电感量时，需注意探头接触电阻的影响——接触不良会导致测量值虚高10%。谐振频率测试中，75-90kHz的频段需通过并联电容调节，这与无线充电国标要求完全匹配。实际传输测试时，建议用5cm厚纸板模拟车载场景，此时接收端电压会从514mV衰减至98mV，相当于信号强度下降80%。若出现驱动能力不足（如信号源接载后电压骤降90%），可通过撤除谐振电容或更换MOS管驱动电路解决。

效率瓶颈与优化方向

手工线圈的能量转化效率通常低于70%，而商用产品通过优化绕线密度和磁芯材料可达85%。实验表明，在发射端加入S-S补偿拓扑结构，可使带载电流提升2.8倍，这类似于给水管加装增压泵的原理。未来随着氮化镓半导体和超薄柔性基板的普及，发射线圈有望突破现有体积限制，实现更高功率密度。

对于想要尝试DIY的爱好者，建议先用现成的5W Qi模块进行电路验证（价格约10元），待掌握基础原理后再挑战手工绕制。毕竟，在电磁兼容与安全防护之间找到平衡点，才是无线充电技术真正的精髓所在。
