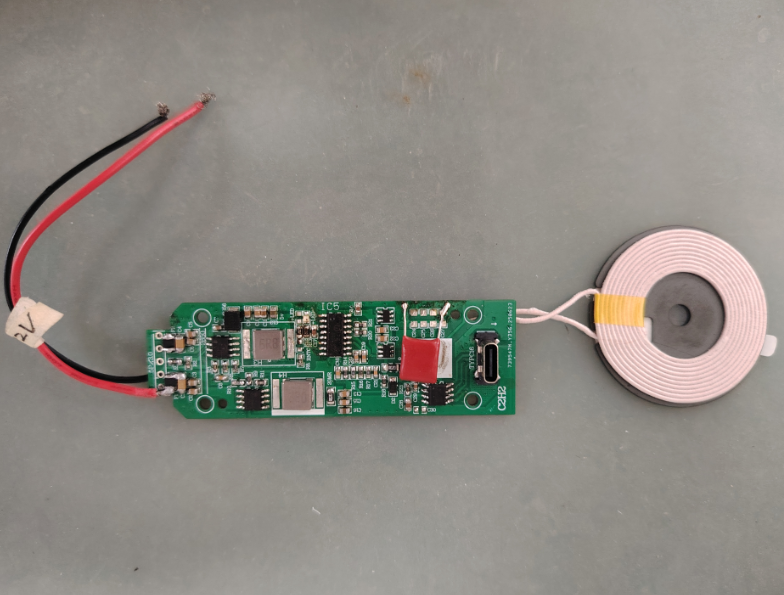

IP6821外加MCU控制电机

你是否曾以为，给电机装上IP6821这颗“动力心脏”，再配上一颗MCU“大脑”，一切就能行云流水？现实往往在软件层面给你当头一棒。硬件是骨架，软件才是灵魂。当IP6821这颗高度集成的电机驱动芯片与MCU携手，看似强强联合，实则软件工程师的挑战才刚刚开始。今天，我们不谈硬件选型，只聚焦于代码世界里的那些“暗礁”与“灯塔”，聊聊协同控制背后，软件实现的真正难点与算法优化的破局之道。

难点一：实时性的苛刻要求与中断管理的艺术

电机控制，尤其是对转速、位置有精确要求的场景，是一个不折不扣的实时系统。IP6821负责功率级的精细输出，而MCU则需要根据反馈，在微秒甚至纳秒级的时间内做出决策并发出新的控制指令。

这里的核心矛盾在于：控制算法本身可能并不复杂，但必须在规定的时间窗口内完成所有计算。PID运算、坐标变换（如Clark/Park变换）、SVPWM（空间矢量脉宽调制）波形生成……这一系列操作环环相扣。更棘手的是，系统中往往存在多个中断源——来自IP6821的故障信号、来自编码器或霍尔传感器的位置反馈、定时器中断等。

软件设计的首要难点，就是构建一个高效、可靠且无冲突的中断服务体系。优先级安排不当，可能导致关键控制任务被延迟，引发电机抖动甚至失步；中断服务程序（ISR）过于冗长，则会占用大量CPU时间，影响主循环或其他任务的执行。优化策略往往从“精兵简政”开始：将ISR内的操作压缩到最小，仅完成最紧急的数据采集或标志位设置，复杂的算法运算移至后台主循环或更低优先级任务中。同时，利用MCU的硬件特性，如DMA（直接存储器访问）来搬运传感器数据，将CPU从中断频繁的数据搬运中解放出来，专注于核心算法计算。

难点二：算法从“理论仿真”到“嵌入式实现”的鸿沟

在MATLAB或Simulink中，你的先进控制算法可能运行得完美无缺，曲线光滑，响应迅速。但一旦移植到资源有限的MCU上，各种问题便接踵而至。

首先是计算精度与速度的权衡。电机控制算法涉及大量浮点运算和三角函数。对于没有硬件浮点单元（FPU）的MCU，使用浮点数库将消耗巨大的计算时间。因此，定点数运算成为常态。但定点数的精度、动态范围需要精心设计，缩放因子（Q格式）的选择直接影响控制精度和稳定性。优化策略是预先进行充分的定点化仿真，确定各变量的有效范围，在保证控制性能的前提下，尽可能使用整数运算，或采用查表法替代实时三角函数计算。

其次是离散化带来的副作用。连续域设计的控制器在离散化后，其性能会受到采样周期的影响。采样频率过低，会丢失高频信息，导致控制性能下降甚至不稳定；采样频率过高，则对MCU算力提出挑战，且可能引入更多的高频噪声。软件实现时，需要根据电机电气时间常数和机械时间常数，折衷选取合适的控制周期。同时，需注意数字微分的实现，避免对噪声过分放大，通常采用一阶低通滤波或改进的差分算法。

最后是非线性补偿与参数鲁棒性。IP6821驱动的电机系统存在死区时间、开关管压降、母线电压波动等非线性因素。纯线性的PID算法往往难以获得最佳效果。软件层面需要引入前馈补偿、抗积分饱和、非线性PID（如带死区或变参数）等策略。更重要的是，算法需要对电机参数（如电阻、电感、反电动势常数）的变化具有一定的鲁棒性。无位置传感器控制算法（如滑模观测器、模型参考自适应）在这方面尤为敏感，其软件实现需要包含在线或离线的参数辨识、自适应调整模块，以应对电机老化、温升带来的参数漂移。

难点三：与IP6821的“对话”深度与故障安全闭环

MCU与IP6821的协同，远不止发送几个PWM信号那么简单。高效的协同意味着软件能够深入理解和利用IP6821的内部状态，并构建快速响应的安全屏障。

深度配置与状态监控：IP6821通常提供丰富的可配置寄存器，涉及死区时间、驱动电流、保护阈值等。软件需要在初始化阶段进行精细配置，以匹配具体电机和负载特性。运行时，更需要实时读取IP6821的状态寄存器，获取如过流、过温、欠压等故障标志，以及当前运行模式、功耗等信息。这要求软件驱动层设计得足够健壮和灵活。

故障诊断与无缝处理：这是软件可靠性的生命线。当IP6821报告一个故障时，MCU软件不能仅仅是简单地关闭输出。它需要根据故障类型，执行分级处理：对于瞬时过流，可能只需暂停几个PWM周期后自动重启；对于过温，则需要降低输出功率或进入间歇运行模式；对于严重故障，则需安全停机并记录故障码。软件需要实现一套状态机，管理电机的启动、运行、故障、恢复等全生命周期状态，确保任何异常下系统都能处于确定的安全状态。

算法层面的协同优化：更进一步，软件算法可以利用IP6821的特性进行优化。例如，某些IP6821支持内置的电流采样和比较器，可用于实现硬件层面的逐周期限流保护，这比软件限流更快、更可靠。软件算法可以与此配合，将保护阈值设置得更为激进，以挖掘电机和驱动的最大潜能，同时由硬件兜底安全。再如，利用IP6821的刹车输入功能，软件可以在紧急情况下快速触发硬件刹车，实现最短路径的安全制动。

结语

IP6821与MCU的协同，是一场硬件与软件的共舞，而软件实现则是舞步的灵魂编排。它要求开发者不仅是控制理论的行家，更是嵌入式系统的工匠，深谙实时编程、资源调度、硬件交互与故障安全的每一个细节。克服实时性瓶颈、跨越算法移植鸿沟、实现深度安全协同，这三大难点的突破，没有银弹，唯有对技术细节的持续深耕与对系统工程的 holistic（整体）思考。

下一次，当你面对电机控制项目时，不妨在画完硬件框图后，多花些时间审视你的软件架构与算法代码。因为，真正让电机精准、平滑、可靠转起来的魔力，正藏在你所写的每一行深思熟虑的代码之中。这场静默的对话，决定了整个系统的生命力。
