无线充接收端全波整流和倍压整流哪个好

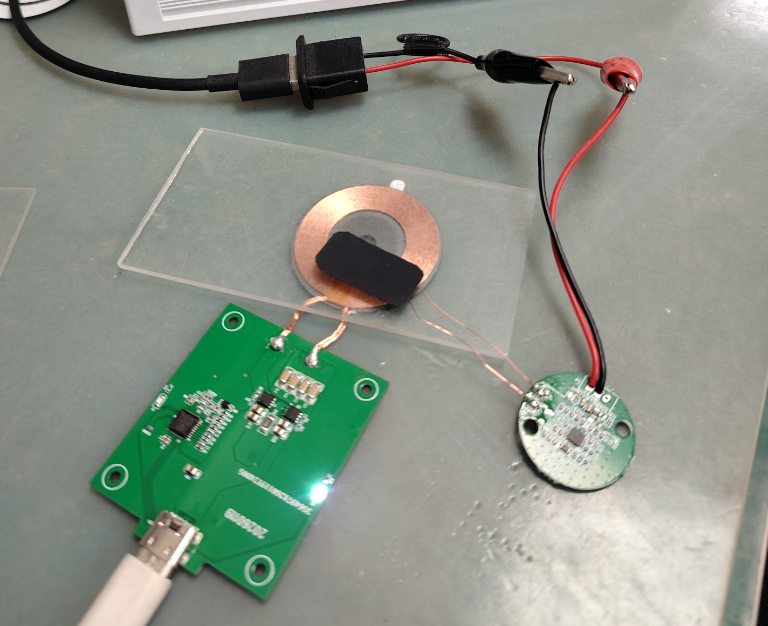

在无线充电的世界里，能量穿越空气，最终抵达手机电池的旅程，关键一步便在于接收端电路的“整流”。一个看似简单的选择——全波整流还是倍压整流——背后却牵扯着效率、稳定、成本与空间的全方位权衡。这不仅是电路原理的分野，更是不同产品哲学与设计意图的直接碰撞。

今天，我们不妨跳出单一的“技术参数表”，走进三个不同身份工程师的视野，看他们如何在自己的战场上，为这毫厘之间的抉择写下注脚。

视角一：性能至上派——追求极致的能量搬运效率

对于这位主攻旗舰手机电源管理芯片的工程师老张来说，他的字典里，“妥协”是个需要格外谨慎的词。面对日益增长的快充功率和用户对充电速度的极致渴求，接收端整流方案的选择，首先要回答一个问题：如何最高效、最稳定地将接收到的交流能量转化为电池可用的直流？

在他的评估体系中，全波整流（尤其是全波桥式整流）几乎是唯一且坚定的答案。

原因在于，无线充电本质上是一个能量传输系统，接收线圈拾取的是高频交流电。全波整流的理论效率可达81.2%，这意味着它能充分利用交流电的正负两个半周，将绝大部分接收到的能量转化为直流输出，能量利用率是半波整流的两倍。这对于追求“每一分能量都用在刀刃上”的快速充电场景至关重要。

更重要的是输出特性。全波整流的输出纹波相对较小，经过后续的滤波电路后，能够提供更为平滑、稳定的直流电压。电池管理系统（BMS）最喜欢这样的输入源，因为它意味着更精准的充电控制、更低的电池发热风险，以及长期来看，更好的电池健康度。老张深知，旗舰机的用户体验，就藏在每一次充电的稳定与安全里。

至于倍压整流，在老张看来，那是另一个世界的工具。它通过电容和二极管的巧妙组合，可以输出高于输入电压峰值的直流，看似“神奇”。但代价是，它的输出电流能力极弱，完全依赖电容的充放电循环。一旦负载电流稍大（比如手机开始快充），电压就会像泄了气的皮球一样快速跌落，纹波也会急剧增大。这对于需要持续、稳定大电流输出的手机快充而言，是不可接受的硬伤。倍压整流更擅长的是那些需要高电压但电流极小、对稳定性要求不高的场景，比如一些特殊的传感器供电或早期的显像管高压生成，与消费电子的大功率能量传输需求相去甚远。

因此，在老张的性能战场上，全波整流以其高效率、低纹波和优秀的带载能力，牢牢占据着主导地位。他考虑的器件耐压和成本，也是在桥式整流框架内选择更优的MOSFET（用于同步整流以进一步降低压降损耗），而不是去挑战倍压方案固有的稳定性难题。

视角二：成本与空间敏感派——在极致压缩中寻找平衡

切换场景，来到一家专注于低成本可穿戴设备（如智能手环、TWS耳机充电仓）的初创公司。工程师小敏面对的，是全然不同的约束：PCB面积可能只有指甲盖大小，BOM成本需要精确到分，整机厚度要求极其严苛。

在这里，全波整流和倍压整流的选择，变成了一个充满博弈的数学题。

全波桥式整流需要四个二极管（或一个集成桥堆），这意味着至少需要四个器件的布局空间和相应的焊盘。虽然桥式整流本身无需特殊变压器（在无线充接收端，对应的是接收线圈和调谐电路），但器件数量多带来的面积成本是实实在在的。尤其是当电路板空间寸土寸金时，每一个多余的分立元件都显得格外“奢侈”。

这时，倍压整流的结构似乎闪现出一丝吸引力。某些简单的倍压电路（如二倍压），可能只需要两个二极管和两个电容，在器件数量上看起来更精简。如果设计目标仅仅是需要将一个较低的感应电压提升到足以启动后续芯片工作的门槛电压，并且整机平均功耗极低（处于微安级待机或小电流充电），那么倍压整流在特定条件下，似乎为压缩体积和成本提供了一种可能性。

但小敏必须非常清醒地认识到这种可能性的代价。倍压整流输出电压的稳定性是其阿喀琉斯之踵。可穿戴设备的充电状态并非一成不变，电池电量低时充电电流需求相对较大，这极易导致倍压输出波动，可能引发充电芯片工作异常甚至重启。此外，为了获得高压而使用的电容，其体积和耐压要求本身也可能抵消掉二极管数量减少带来的空间优势。更重要的是，不稳定的电源会增加系统整体设计的复杂性，可能需要额外的稳压和保护电路，这反而可能推高总成本和设计难度。

经过反复的仿真和评估，小敏发现，在绝大多数追求可靠性的消费级可穿戴产品中，一个高度集成的、包含了高效全波整流（甚至同步整流）功能的无线充电接收芯片，往往是更优解。这颗芯片虽然单价可能略高，但它以单颗芯片的极小面积，提供了稳定高效的整流、精准的电压调节和完整的保护功能，从系统总成本、开发周期和可靠性来看，价值远超分立元件搭建的不稳定倍压方案。她的战场，最终导向了高度集成化的全波整流方案，在芯片级实现成本、面积与性能的终极平衡。

视角三：创新应用探索派——为特殊需求寻找非常规解

最后，让我们将目光投向一些更前沿或更特殊的应用领域。研究员李博士正在为一项植入式医疗设备的无线供电项目进行预研。这类设备对接收端的体积、生物相容性和长期可靠性有着近乎变态的要求，同时，其工作电压可能与接收线圈感应出的电压不匹配。

在这个极度小众但要求苛刻的战场上，常规思维可能需要被打破。全波整流虽是主流，但其输出直流电压峰值大约等于输入交流电压的峰值。如果线圈感应电压较低，而设备芯片需要较高电压工作，那么要么增大发射功率（可能带来发热和辐射问题），要么在接收端后级增加笨重的DC-DC升压电路，两者都可能不可接受。

此时，倍压整流，或者基于其原理演变而来的多倍压整流拓扑，作为一种“无源升压”手段，重新进入了李博士的考量范围。通过精心设计二极管和电容的网络，可以在不增加有源开关器件的情况下，将感应电压提升到所需水平。虽然它依然无法提供大电流，输出纹波也大，但对于某些平均功耗极低（微瓦级）、工作间歇性强的植入式传感节点而言，其能量需求模式或许恰好能与倍压整流电容“储能-缓慢释放”的特性相匹配。关键在于，需要对负载特性进行极其精准的建模，并选择具有极低漏电流的电容和高质量二极管，以最小化自身损耗。

李博士清楚地知道，这绝非主流选择，而是一条充满挑战的“险路”。他必须深入研究倍压电路在动态负载下的精确行为，评估其长期工作的可靠性，并设计复杂的后级稳压和保护策略来应对其固有的不稳定性。这更像是一种在严格约束下，为实现特定功能目标而进行的“外科手术式”电路设计，其适用范围狭窄，但对特定问题可能是唯一可行的解决方案。

总结：没有最好，只有最合适

由此可见，无线充接收端全波整流与倍压整流之争，远非一个简单的好坏判断题。它是一场多维度的综合评估：

• 全波整流（尤其是桥式及其演进后的同步整流），以其高效率、优秀的带载能力、稳定的输出，牢牢占据着从手机快充到可穿戴设备等绝大多数主流、高性能、可靠性要求高的应用场景的绝对主流。它是稳健与可靠的代名词。

• 倍压整流，则因其可升高电压、但输出电流小、纹波大、稳定性差的特点，被局限在特定高压小电流、或空间成本极端敏感且功耗极低的特殊场景中。它是一种在苛刻约束下的非常规工具，使用需格外谨慎。

对于大多数产品开发者而言，选择全波整流是一条经过充分验证的“阳关大道”。而对于那些探索边界应用的研究者，理解倍压整利的特性，或许能在“山重水复”时，看到一丝“柳暗花明”的可能。技术的选择，最终映照的是产品定义、用户需求与工程智慧的结合。在无线能量流动的末端，整流方案的这轻轻一笔，勾勒出的正是整个系统设计的灵魂轮廓。

那么，在你的项目中，面临的又是哪些约束？你的选择，又会倾向于哪一方呢？欢迎在评论区分享你的“芯”路历程。
