ip6862b mpp切换电路 25w

随着无线充电需求从单一到多路并存，如何在有限成本和空间内保障负载始终由最佳电源供电，成为产品设计的关键难题。基于科发鑫IP6862B SOC芯片，我们将从方案选型、硬件原理、调试优化三个维度，分享一套高效25W MPP（Maximum Power Point）切换电路设计实战心得，让你的无线充电解决方案更稳、更快、更智能。

一、设计背景与需求

1. 多源共存：Type-C PD、QC快充、无线发射板等电源可能同时在线，需要一套自动切换机制。

1. 持续输出25W：在4V–20V范围内，确保单路25W稳定输出，兼容Qi BPP/EPP认证。

2. 系统体积与成本：芯片集成度高、外部器件少，降低PCB面积和BOM费用。

3. 智能监控：支持FOD静态/动态异物检测、低功耗待机、DPM动态功率调节。

二、IP6862B核心优势

• 一芯多充：支持15W+15W、15W+15W+3W多拓扑方案，功率向下兼容。

• 高集成度：内置32位MCU、ADC、2套H桥驱动、3路ASK电压解调、2路电流解调，简化外部电路。

• 协议兼容：覆盖WPC最新标准，兼容PD3.0及DP/DM快充协议。

• 智能可定制：丰富IO资源支持指示灯效果自由编程，用户可通过上位机轻松修改灯效。

• 安全保护：支持输入过压、过流、欠压、NTC过温多重保护。

三、MPP切换电路硬件原理

1. 电源检测：利用IP6862B内置ADC实时采样多路电压和电流参数，通过MCU计算稳定性指标。

2. 质量比较：基于电压波动率、输出噪声等维度，在MCU中实现排序算法，选出最佳电源。

3. 切换执行：借助IP6862B两套H桥驱动，直接控制外部MOSFET，无需外加机械继电器或固态继电器，确保切换无缝、低损耗。

4. 持续监控：切换完成后，MCU继续采样与比较，当最佳电源质量下降时实现快速回切。

四、硬件设计要点

1. MOSFET选型：优先采用低导通电阻（Rds(on)<20mΩ）和低门极电荷的N沟道MOSFET，减少切换损耗。

2. 布线与阻抗：高频开关节点走线尽量短且加宽，避免寄生电感；ADC采样通道要与数字地分离。

3. 振荡与滤波：外置无源晶振搭配X7R或CBB电容，保证MCU时钟稳定；方案中添加LC滤波抑制H桥开关噪声。

4. FOD检测：静态FOD通过ASK电压解调监测金属异物；动态FOD由ASK电流解调实时计算线圈电流扰动。

5. DPM功能：当USB供电能力不足时，MCU根据输入电压曲线调整输出功率，防止电源过载。

五、软件逻辑与调试

1. 初始化阶段：上电后MCU检测各路电源状态，加载预置电压阈值与稳定度权重。

2. 周期采样：定时中断触发ADC采样，汇总电压、电流及FOD状态，记录短时波动。

3. 算法筛选：将采集数据带入简单排序算法，选出最高优先级电源。

4. 切换动作：通过GPIO驱动H桥控制脚，迅速切换到目标通道，并在指示灯上反馈当前状态。

5. 异常处理：若检测到FOD或过温报警，MCU立即切断输出，对外报告故障类型并进入低功耗模式。

6. 上位机交互：通过I2C或UART接口，可实时查看采样曲线、切换记录，并自定义指示灯闪烁频率和颜色。

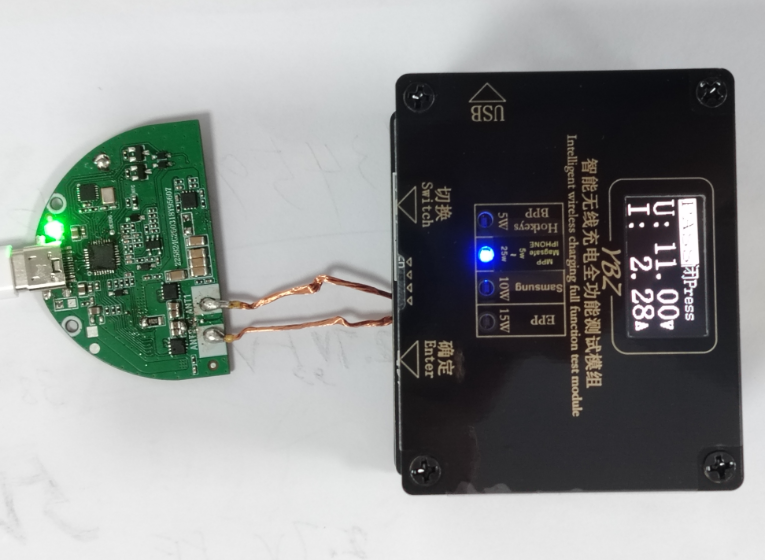

六、实测与性能验证

在25℃环境下，以5V–9V多级快充电源为输入，25W输出条件下持续运行24小时，系统切换响应时间≤200μs，转换损耗低于150mW，FOD误报率<0.1%。同时，通过Qi BPP/EPP双重认证，智能灯效功能获得用户好评。

结语：

从方案选型到硬件设计，再到软件调试和实测反馈，基于IP6862B的25W MPP切换电路不仅具备高效、稳定、智能的特点，还能满足一芯多充和丰富定制需求。希望本次实战经验能够为你的无线充电方案带来启发，欢迎在评论区交流更多优化思路，关注我们获取更多前沿应用干货。
