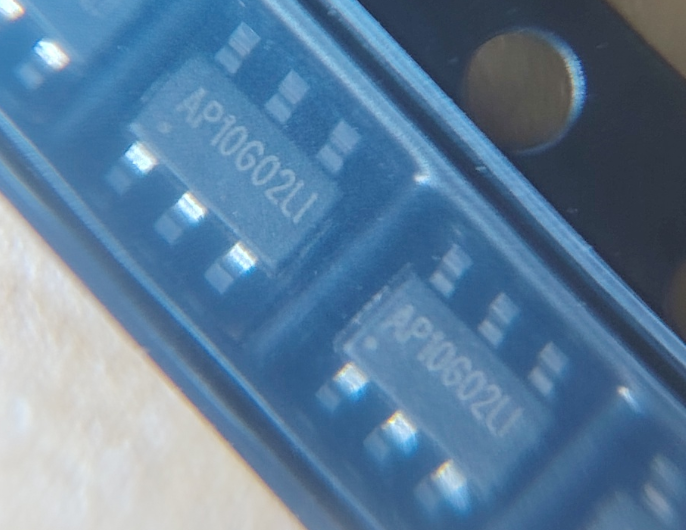

永源微AP10G02LI无线充发射端mos

在无线充电技术快速发展的今天，一颗高性能的MOSFET就如同无线充电发射端的心脏，默默决定着能量传输的效率与稳定性。永源微电子推出的AP10G02LI MOSFET便是这样一款为无线充发射端量身打造的关键元件，它以其卓越的电气特性和务实的设计理念，在激烈的市场竞争中脱颖而出。

核心特性解析：低阻值与高功率的完美平衡

AP10G02LI是一款20V耐压的N+P沟道增强型MOSFET。通俗来说，它就像无线充电系统中的一个“智能开关”，负责精确控制电流的通断。其最引人注目的优势在于极低的导通电阻——当栅极电压为10V时，典型导通电阻仅为15mΩ。这个数值有多重要？我们可以将其想象为水流经过水管时的阻力，阻力越小，水流越顺畅，能量损耗也越少。在无线充电过程中，更低的导通电阻意味着更少的热量产生和更高的能量转换效率，直接带来的好处就是充电速度更快，设备发热更小。

该器件在N-channel模式下能够承受12A的连续电流，这个电流驱动能力足以应对目前主流无线快充方案的需求。好比一条宽阔的高速公路，能够同时容纳多辆汽车快速通过，确保能量高效、稳定地传输到接收端。

技术优势：不止于参数

除了基础的低导通电阻特性，AP10G02LI还展现出多项贴合实际应用的技术亮点。其N+P沟道的组合设计为电路设计者提供了更大的灵活性，特别是在需要双向控制或更复杂开关逻辑的无线充电拓扑结构中。同时，器件在-10V栅极电压下，P-channel部分的导通电阻典型值也控制在28mΩ，表现出均衡的性能。

与永源微其他MOSFET产品如AP30P03DF（耐压30V，导阻12mΩ）和AP40P03DF（栅极电压低至4.5V，导阻11mΩ）相比，AP10G02LI在20V耐压层级实现了更优的性价比平衡。对于无线充电发射端通常工作在高频开关状态的应用场景，低栅极电荷特性也至关重要，这直接影响开关速度和开关损耗。AP10G02LI在这方面经过优化，确保了在高频工作环境下仍能保持高效稳定。

应用场景：赋能多元化无线充电设计

AP10G02LI特别适用于BLDC（无刷直流电机）控制及相关应用，这在当今集成多种功能的无线充电设备中显得尤为实用。例如，一些高端无线充电座不仅提供充电功能，还集成了智能散热风扇或可动机构，这些附加功能往往需要电机驱动，AP10G02LI的多通道特性便可在此发挥综合优势。

在具体的产品应用方面，类似的MOSFET器件已被广泛应用于各种快充解决方案中。从曼科65W 2C1A氮化镓快充插座到品硕30W 1A1C快充充电器，都能看到永源微MOSFET的身影。这表明AP10G02LI所在的产品家族已经过市场验证，其可靠性和性能表现值得信赖。对于手机快充、无线充电、锂电保护等应用领域，这颗器件更是如鱼得水。

设计考量：为工程师着想的热稳定性

在实际应用中，MOSFET的发热问题始终是设计人员关注的重点。AP10G02LI的低导通电阻特性本身就有助于降低导通损耗，从而从源头上减少热量产生。此外，器件采用的封装形式也影响着散热性能。虽然搜索结果中没有明确提及AP10G02LI的具体封装，但永源微同类产品多采用PDFN3*3-8L等先进封装，这类封装通常具有裸露的散热焊盘，能有效将热量传导至PCB板，提升整体散热效率。

对于无线充电发射端通常需要长时间连续工作的特点，热稳定性显得尤为重要。AP10G02LI在25℃环境温度下的标准电气特性为设计人员提供了基础参考，但在实际设计中，仍需考虑高温环境下的性能衰减，并做好相应的散热设计。好在低导通电阻的特性为热管理留下了更多设计余量，使得整个系统工作更加可靠。

市场定位：性价比与性能的明智取舍

在半导体元器件领域，永源微AP10G02LI代表了一种务实的设计哲学——在适当的性能参数范围内追求最优的性价比。对于大多数无线充电发射端应用，20V的耐压等级已经足够应对正常工作情况下的电压波动，而12A的电流能力则满足了当前主流无线快充标准的需求。

与更高耐压等级的器件相比，AP10G02LI在20V耐压层级实现了更精细的优化，从而在导通电阻、开关速度和成本之间找到了最佳平衡点。这种定位策略使得它特别适合对成本敏感又追求性能的消费电子应用，为产品制造商提供了有竞争力的解决方案。

未来展望：顺应技术演进趋势

随着无线充电技术向更高功率、更高效率方向发展，对MOSFET的性能要求也将不断提升。AP10G02LI所处的性能区间正好契合了当前主流无线充电技术的需求，而其低导通电阻、高电流能力的特性也为未来升级预留了一定空间。

值得注意的是，无线充电技术正在与氮化镓等新型半导体材料相结合，追求更高密度和更高效率的能量转换。在这一趋势下，如AP10G02LI这类经过优化设计的传统硅基MOSFET仍然会在相当长的时间内保持其市场地位，特别是在中高端消费电子领域。

综观永源微AP10G02LI的整体特性，它不仅是无线充电发射端设计的优秀选择，更是现代功率半导体设计理念的一个缩影——通过精准的性能定位和细致的参数优化，在特定应用场景中发挥出最大价值。对于产品设计工程师而言，理解并善用这颗器件的特性，将有助于开发出更具市场竞争力的无线充电产品。
