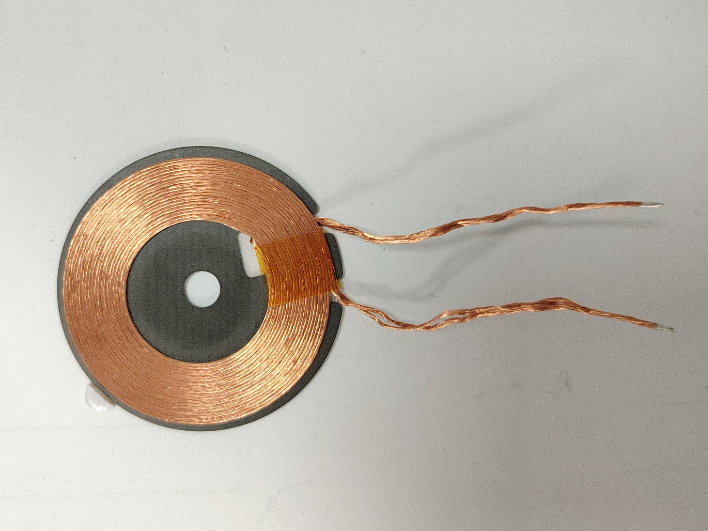

苹果12无线充电线圈

当苹果从iPhone 12的包装盒里取走充电器，并推出那个白色方正的MagSafe磁吸无线充电器时，许多人看到的或许只是一个“环保行动”的符号。然而，拆开那全纸质的包装，内部精巧到极致的结构揭示了一个更深刻的真相：这远不止一个配件，而是一次在方寸之间完成的芯片级“精密手术”。

一、环保包装下的“工业心脏”：从外到内的极致紧凑
苹果MagSafe的包装，是典型的“苹果风”演绎。纯白基调，方正形状，极致简约。打开纸盒，内部完全采用纸槽和卡纸固定，将环保理念贯彻到底。
但内里的乾坤才是核心。整个主电路被精妙地分为USB Type-C线头与线圈发射单元两部分。无论哪部分，都做到了做工紧凑、体积极小。铝型材后壳提供了结构强度与散热，也赋予了产品科技质感。
在线圈发射单元的X光透视图中，技术之美一览无余。16块钕铁硼强磁铁精密拼装成环形阵列，这正是实现精准、强力磁吸的物理基础。线圈、电路板及精细的焊接点同样清晰可见，展现了一种高度秩序化的工业设计语言。

二、线头里的“微型电站”：定制芯片与先进封装的共舞
视线转到USB-C线头部分。X光图揭示了其内部密集的布局：电感、焊接点、电路板以及三颗并联的22μF输出电容。解剖后发现，核心是两款采用FC-BGA（倒装芯片球栅阵列）封装的主控IC。
FC-BGA并非常见封装。这种倒装技术能显著改善芯片的电磁干扰特性与电性能，更关键的是，它能将封装面积减少30%至60%。对于MagSafe这种尺寸严苛的产品，这是必然选择。
其中一颗是来自德州仪器（TI）的同步升压IC，丝印为“2ASH”。尽管是未公开的定制型号，但通过对比分析，其市场公开版本很可能为TPS61178。这颗IC内部集成了两颗低阻值MOS管，兼顾效率与性能。
另一颗核心是赛普拉斯（现属英飞凌）的CYPD2104，这是一颗USB Type-C接口控制器，完全支持USB PD标准。同样采用微型BGA封装，为线头节省了每一毫米空间。
此外，线头部分还有两颗辅助芯片。一颗丝印“1324V”，内部集成MOS管，用于输入端的过压、过流保护。另一颗丝印“2P”，是安森美的NCP715低功耗LDO，负责提供稳定的3.3V电压。它们共同保障了前端供电的安全与稳定。

三、发射端的“智慧核心”：双芯片架构与WL-CSP的极致追求
线圈发射部分结构更复杂，由连接认证控制电路和无线充电发射电路组成，各自有屏蔽罩覆盖。值得注意的是，线圈外侧还集成了一个NFC线圈，为未来功能拓展预留了空间。
这里的“大脑”是两颗来自意法半导体（ST）的芯片。无线充电发射主控是STWPSPA1，这应是ST为苹果定制的版本。它的封装技术堪称“黑科技”——采用了晶圆级芯片尺寸封装（WL-CSP）。
WL-CSP是一种让封装后尺寸与原始芯片几乎相同的技术。如果说FC-BGA是从焊接工艺角度减小体积，那么WL-CSP则是从芯片本体封装层面追求极致迷你。STWPSPA1同时运用了这两种技术，将体积压缩到理论最小值。解剖图显示，芯片右侧内置了两颗MOS管，与外部两颗组成H桥来驱动线圈。
另一颗ST芯片是STM32F446MEY6，这是一颗基于高性能ARM Cortex-M4内核的MCU，负责MagSafe关键的连接认证、通信及各类保护控制。这颗功能强大的微控制器，同样采用了WL-CSP封装以节省空间。为其供电的是一颗MPS的同步整流降压芯片，高效而紧凑。
在线圈旁，还有两颗丝印“06 OBU”的MOS管，采用传统封装工艺。它们与主控芯片协同，完成电能的无线发射。

四、不止于充电：一次微型化与集成化的技术示范
纵观iPhone 12 MagSafe的内部，苹果的产品哲学在微观层面清晰可见：

1. 极致空间利用：大量采用FC-BGA、WL-CSP等先进封装，不惜使用定制芯片，将电路体积压缩到极限。

2. 高度集成与模块化：复杂电路分模块设计并加以屏蔽，确保性能稳定。

3. 不妥协的用料与工艺：从钕铁硼磁铁阵列到定制芯片，在看不见的地方依然坚持高规格。

4. 环保理念贯穿：从全纸质包装到产品本身的耐用设计，体现全周期思考。
   因此，MagSafe无线充电器不仅仅是一个配件。它是一个展示苹果如何在极度受限的空间内，通过顶尖半导体技术、封装工艺和系统设计，实现复杂功能的“技术样板间”。它告诉我们，未来的电子产品进化，将越来越依赖于这种在芯片和封装层面进行的、“外科手术”般的精密集成。
   当你下次拿起这个白色圆盘，或许能感受到它背后所承载的，是一整个精密制造与芯片工业的尖端成果。它安静地躺在桌上，却无声地讲述着关于极限微型化与智能集成的当代科技故事。这，就是苹果设计中那层最耐人寻味的深层魅力。
