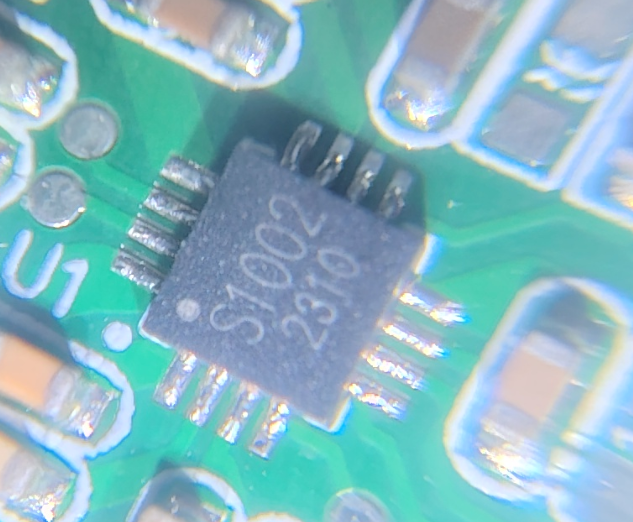

无线充电接收端常用芯片

最近帮几个做消费电子项目的朋友梳理物料清单，发现大家在无线充电接收端芯片的选择上踩的坑出奇一致：有人只看输出功率够不够，结果量产时发现兼容性拉胯，一半的第三方充电板都没法用；有人选了参数漂亮的冷门型号，后期供应链断货差点耽误上市；还有人算BOM成本时只看芯片单价，忘了外围电路多出来的二三极管、电容成本，最后整体预算超了20%。

其实无线充电早不是什么“锦上添花”的功能，从手机、耳机到电动牙刷、便携充电宝，甚至不少工业手持设备都把它当成了标配。而整个无线充电链路里，接收端芯片直接决定了充电效率、发热控制、兼容性和整体成本，选对了能让产品体验上一个台阶，选错了就是售后投诉的重灾区。今天我们就从技术差异、厂商方案、选型指标三个维度，把这件事说透。

先搞懂技术代际：别花了高价买了过时方案

很多人选芯片时第一个看的就是“支持多少瓦”，但其实功率数字背后的代际差异，才是决定体验的核心。目前行业里主流的接收端芯片基本都基于WPC的Qi标准，而不同代际的标准差异，直接拉开了使用体验的差距。

早期的Qi 1.2标准的芯片现在基本已经退出消费电子主流市场了，最高15W的输出功率，转换效率普遍在75%左右，最头疼的是没有异物检测功能，要是充电板上放了钥匙、硬币之类的金属物品，很容易出现过热问题，现在只有一些对成本极度敏感的低端小功率设备才会用。

现在的主流是Qi 2.0标准的芯片，也就是大家常说的Qi EPP（扩展功率Profile），最高支持15W到30W的输出，转换效率能做到82%以上，自带异物检测、过压过流保护，兼容性也有明显提升，只要是符合Qi标准的发射端基本都能适配，是目前手机、平板等消费电子的首选。

最新的Qi 3.0标准的芯片这两年也开始大规模商用了，最核心的升级就是引入了“MPP”（多功率Profile），最高支持65W的无线充电，转换效率最高能做到88%，还新增了反向授权、功率自适应调节功能，不仅充电更快，发热也控制得更好，现在不少旗舰手机和高端外设已经开始搭载，是未来一两年的主流趋势。

这里要提醒大家一句，有些厂商会宣传自己的芯片“支持50W私有协议”，但如果没有同时兼容Qi标准，实际用起来限制会非常多，只能搭配自家的充电板才能跑到满速，用户用第三方充电设备可能连5W都跑不到，除非你的产品是和充电板打包销售，否则尽量选兼容通用标准的方案。

主流厂商方案对比：不同场景选不同品牌

目前无线充电接收端芯片市场的玩家基本分成三个梯队，不同厂商的方案侧重点完全不一样，选的时候得结合自己的产品定位来。

第一梯队是IDT、TI这类国际大厂，也是行业里的“标杆级”选择。IDT的接收端芯片是公认的兼容性最好的，几乎能适配市面上99%的发射端，转换效率比行业平均水平高2到3个百分点，发热控制做得非常出色，而且内置的保护机制很全，基本不用自己额外加太多外围电路。缺点就是价格高，同功率档位的芯片比国产方案贵30%左右，而且交期比较长，要是出货量不大的话很难拿到好价格，比较适合旗舰手机、高端数码产品这类对稳定性要求极高的产品。

TI的方案则胜在灵活性高，可配置的参数非常多，支持客户自定义充电曲线，而且功率覆盖范围广，从5W的小功率设备到65W的大功率场景都有对应的型号，还能和自家的电源管理芯片搭配使用，整体方案成熟度很高。缺点是技术门槛相对高，需要厂商有一定的研发能力来做调试，比较适合有自研团队的中大型企业。

第二梯队是凌阳、易冲无线这类国内头部厂商，也是现在性价比最高的选择。这几年国产芯片的进步非常快，性能已经和国际大厂的主流方案差距很小，兼容性也能覆盖95%以上的主流发射端，价格却只有国际大厂的70%左右，交期也更稳定，还有专门的技术团队支持调试，对中小企业非常友好。

比如易冲无线的方案，现在已经被不少主流手机厂商采用，最高支持50W的无线充电，转换效率能做到85%，外围器件数量比同类方案少20%，整体BOM成本能降15%左右，非常适合中端手机、无线耳机充电盒、便携充电宝这类对成本比较敏感的消费电子产品。

第三梯队就是一些小众的国产厂商，价格确实非常低，同功率的芯片可能只要头部国产方案的一半价格，但普遍存在兼容性差、转换效率虚标的问题，而且后期的技术支持几乎没有，要是出货量小、对成本极度敏感的低端产品可以考虑，但风险也相对高，很容易出现兼容性投诉。

选型必看的5个关键指标，别被参数表忽悠了

很多人选芯片只看输出功率和价格，这其实是最大的误区。下面这5个指标，才是决定实际使用体验和成本的关键。

第一个要重点看的是转换效率，而且要看“全负载区间的转换效率”，不是厂商宣传的最高效率。有些芯片标称转换效率85%，但只有在10W输出的时候才能达到，5W轻载的时候效率只有70%，实际用起来发热严重，充电速度也上不去。最好选择在20%到100%负载区间，效率都能保持在78%以上的方案，整体发热控制会好很多。

第二个是外围器件数量，这直接关系到你的整体BOM成本。有些芯片单价看似便宜，但需要额外加独立的异物检测电路、过压保护芯片，还要多十几个电容电阻，整体算下来成本反而更高。现在成熟的方案基本都把这些功能集成在芯片内部了，外围器件数量能控制在15个以内，PCB面积也能更小，非常适合做小型化的设备。

第三个是兼容性，这个最好找厂商要实测的兼容列表，看能不能覆盖市面上主流的100款以上的发射端产品。尤其要注意是不是支持苹果、三星等品牌的官方无线充电板，要是用户买了你的产品，用家里的苹果充电板充不了电，肯定会直接退货。

第四个是保护机制，至少要包含过压保护、过流保护、过温保护、异物检测这四个基础功能，而且触发阈值要可配置。要是芯片没有内置异物检测，你就得自己额外加电路，反而增加成本，还容易出安全问题。

第五个是供应链稳定性，别选那些已经濒临停产或者市场占有率极低的型号。不然量产的时候突然断货，换方案就要重新打板、调试，耽误的时间成本可能比芯片本身的成本高10倍都不止。选的时候尽量选已经大规模商用、出货量过千万颗的型号，供应链会更有保障。

最后给大家一个实用的选型参考：如果是做5W左右的小功率设备，比如电动牙刷、美容仪，选国产头部厂商的Qi 1.2兼容方案就足够，性价比最高；如果是做15W到30W的消费电子，比如手机、耳机充电盒，优先选国产头部的Qi 2.0方案，平衡性能和成本；如果是做高端旗舰产品或者大功率无线充电设备，直接选IDT或者TI的Qi 3.0方案，稳定性和体验都有保障。

无线充电接收端芯片看起来只是个不起眼的小器件，却直接决定了用户对产品“好不好用”的核心判断。多花点时间在选型阶段做足测试，总比量产后批量召回要划算得多。你在选型的时候还遇到过什么问题？欢迎在评论区留言讨论。
