无线充接收端和发射端有什么用

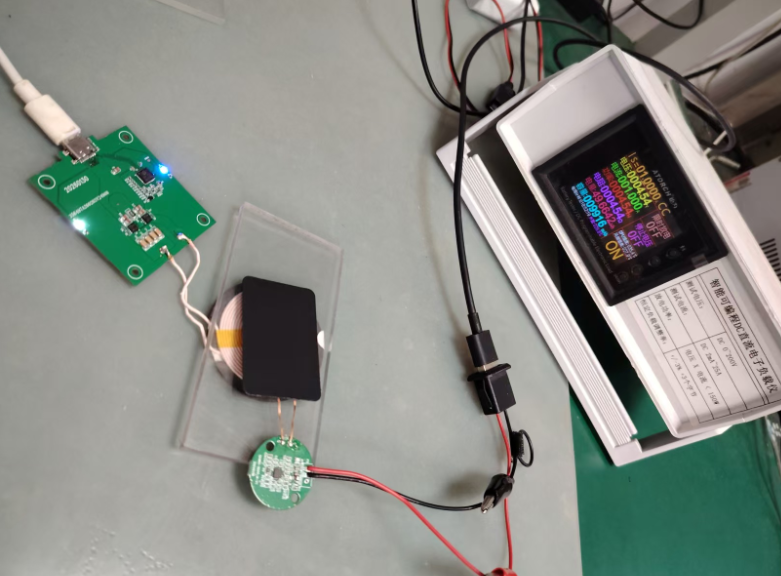

清晨，你将手机随意按在无线充电板上，只见指示灯亮起，电量悄然攀升。看似简单的“放—充—起”，实则隐藏着发射端对能量的精密雕刻。它将家用电源转化成看不见的磁场，又以最优的姿态传向接收端，完成一场无声的能量之舞。

能量转换站：从交流到高频振荡

首先，发射端是家庭电源与磁场之间的“桥梁”。220V／50Hz的交流电经过整流与滤波，被平滑成直流电；接着，功率全桥开关管在控制芯片的指挥下，以数十千赫兹的频率进行高效交替导通，生成方波交流信号。该信号加载于由线圈（L）与电容（C）组成的谐振电路两端，形成高频振荡。这其中，软开关技术、LLC谐振拓扑等方案被广泛采用，以降低开关损耗和电磁干扰，确保系统在稳定共振点输出最大功率。

磁场雕刻师：线圈设计与材料选择

真正承载能量传播的是发射线圈。为了减少皮肤效应与趋肤效应带来的损耗，多数高端方案采用细股绝缘铜线（Litz Wire）或多层覆铜板，并通过仿真优化线圈匝数、宽度与间距，使磁场分布更加均匀。

• 单线圈 vs 多线圈：单线圈结构简洁、成本低；而多线圈阵列则能扩大有效充电范围，减少设备摆放约束。

• 材料考量：优质无氧铜和镀银铜线，能提升导电率并抗氧化，同时配合镍钛合金屏蔽片降低涡流损耗。

智能对话：Qi协议与负载调制

无线充电不仅仅是磁场辐射，还需发射端与接收端的双向通信。基于Qi协议的负载调制方式，接收端通过微调自身线圈的阻抗让发射端捕捉到幅度或频率的变化，实现握手、功率协商、身份验证与故障报告等功能。

• 定位调谐：当设备放置后，发射端检测到信号回波，自动锁定接收线圈位置，并实时调整谐振频率以提升耦合系数。

• 动态功率：从满电快充到涓流模式，系统根据接收端反馈不断微调输出电流、电压，平衡充电速度与电池寿命。

效率之美：损耗与散热解析

发射端的转换效率通常可达80%～90%以上，但损耗来源依然不可忽视：

1. 铜损与铁损：线圈电阻与磁芯材料带来的热量；

2. 开关损耗：硬开关时的电压、电流交叠损耗；

3. 谐振电容ESR：电容内阻耗散；

4. EMI滤波：滤波器元件上的寄生损耗。

优秀的设计会在布局上预留散热通道，并采用片状散热器或石墨导热材料，将热量迅速带走，保证长期稳定输出。

功率等级差异：场景化选择

无线发射端覆盖的功率范围极其多元：

• 5W～15W：主流手机、小型IoT设备；

• 30W～50W：平板、笔记本电脑；

• 3.7kW以上：公共场所或车载平台；

不同功率等级对应不同的线圈尺寸、谐振元件和冷却方案，也对发射端电源管理芯片提出了更高要求。例如大功率方案需加入过流、过压、过温保护，并融合自适应阻抗匹配技术，确保无论设备摆放如何都能高效充电。

未来展望：更远距离与更高自由度

随着磁共振、射频及毫米波技术的发展，未来无线充电发射端不仅会突破厘米级距离限制，还可能实现在行驶中为电动汽车充电、无人机空中补能，乃至物联网世界中的“万物皆充”。多线圈自适应阵列与动态阻抗匹配，将为场景化充电带来前所未有的自由度。

从家居桌面到车载中控，从手机背面到公共咖啡厅，每一次轻放都离不开发射端对能量的精准雕刻。它既是电力转换的“工匠”，也是磁场艺术的“雕塑家”，在看不见的空间里编织着高效、安全、智能的充电体验。你还想知道哪些发射端背后的技术秘密？欢迎在评论区交流，一起探讨无线充电的无穷可能。
