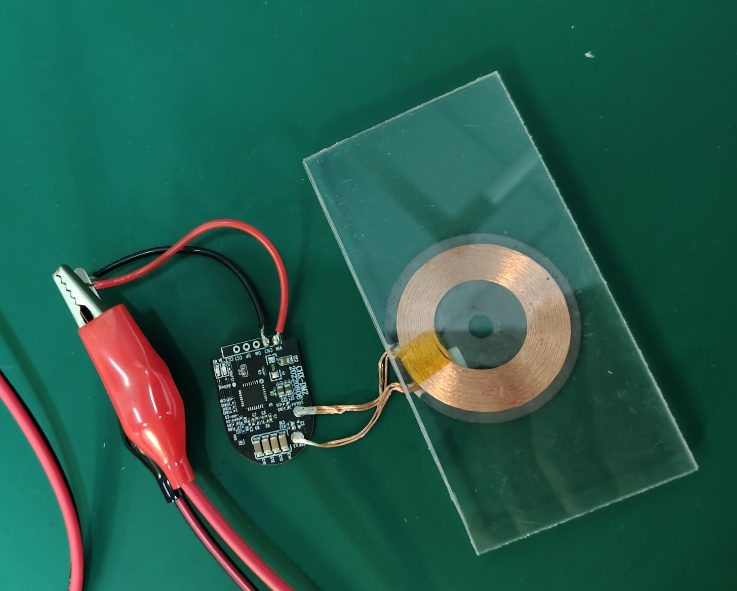

Ip6826无线充电实际电路

做无线充电发射端，最怕的不是“点不亮”，而是“样机能用、量产崩盘”。

同一套方案：你在实验室里用短线、干净电源、单一机型测试，效率漂亮、温升可控；一旦放进真实产品——线束变长、外壳变窄、金属件靠近、用户乱放手机——EMI超标、异物误判、温升飙升、通讯丢包，问题像开闸一样涌出来。

这篇就围绕 IP6826 无线充电发射实际电路硬件设计，专讲两件事：元器件怎么选，PCB怎么摆。目标很现实：让你做出来的不只是“能充”，而是“好调、抗干扰、效率稳、可复制”。

一、先把发射端分清三条“命脉”

发射端电路看起来零件很多，但核心就三条链路：

1）功率链路：输入电源 → 功率级（MOSFET）→ 谐振网络 → 线圈

2）检测/控制链路：电流/电压采样 → 控制芯片（IP6826）→ 驱动与保护

3）通信与安全链路：与接收端的通信、异物检测（FOD）、过温/过流/欠压等

你只要记住一个经验：

功率链路决定“能不能高效输出”，检测/控制链路决定“稳不稳”，通信与安全链路决定“敢不敢量产”。

二、元器件选型：别只看参数表，要看“工作状态”

1）输入电源与保护：先保证“供得上”，再谈“充得快”

发射端最常见的坑，是电源适配器或前级DC/DC在动态负载下掉压，导致握手反复、功率拉不上去。

选型建议：

• 输入端加足够的输入电容：低ESR陶瓷 + 一颗体质更“厚”的电解/固态，负责扛瞬态。

• 反接、浪涌、ESD：接口处的TVS和必要的输入保护别省，真实用户的插拔、静电比你想象更野。

• 如果前级是降压DC/DC：优先选瞬态响应快、轻载效率表现好的方案，避免“握手阶段功率小、DC/DC进入断续模式”造成的纹波干扰通信。

一句话：电源链路稳不稳，决定了你后面所有调试是在“优化”还是在“救火”。

2）功率MOSFET：关键不是“导通电阻低”，而是“开关损耗可控”

无线充电发射端是高频开关+谐振场景，MOSFET的损耗往往由两部分组成：导通损耗与开关损耗。只盯Rds(on)很容易选错。

关注点：

• Qg（栅极电荷）与Coss：影响驱动损耗与开关损耗，频率越高越敏感。

• 耐压与裕量：考虑输入电压波动、谐振尖峰、布局寄生带来的过冲，留出足够安全边界。

• 封装散热能力：同样Rds(on)，小封装在高热密度板上会更快把温升推上去。

实践上，发射端MOSFET选型要配合你的散热条件与布局空间，而不是只在选型表里“挑最低阻”。

3）谐振电容：参数要“稳”，否则效率与频点都漂

谐振网络里的电容承担大电流、高频应力。你会遇到的真实问题是：电容温漂、容值偏差、ESR导致发热、甚至啸叫与老化。

建议：

• 优先选择适合高频大电流的电容类型与封装，关注ESR与纹波电流能力。

• 容值精度与温度特性要匹配你的谐振设计：频点漂移会直接影响效率、发热与FOD判定稳定性。

• 多颗并联并不只是“凑容值”，更是在分担电流与降低等效ESR，但并联也会引入布局要求（见后文PCB部分）。

4）采样与保护：采样做不好，算法再聪明也会被噪声拖死

电流采样电阻、采样放大、比较保护这些器件，选型要考虑两件事：精度与抗干扰。

• 采样电阻：低温漂、合适功耗裕量，走线采用开尔文连接，别让大电流回流把你的采样点“污染”。

• RC滤波：别一味加大电容“压噪声”，滤得太狠会让保护反应变慢；滤得太轻会让误触发增多。你要让滤波与控制节奏匹配。

• 过温：NTC位置要贴近热源（MOSFET/谐振电容附近），而不是贴在板角“测个心理安慰”。

三、PCB布局：无线充电的布局，本质上是“控制电流回路形状”

无线充电发射端的PCB不是把器件“放得下”就行，而是要把高di/dt回路做小，把敏感信号从强场里救出来。

1）先画出两条“最危险”的回路

• 功率开关回路：MOSFET—谐振网络—回到MOSFET

• 输入回路：输入电容—功率级—回到输入电容

这两条回路面积越大，辐射越强、过冲越大、EMI越难压。

布局要点：

• 输入去耦电容必须贴近功率器件供电脚位，形成最小回路。

• MOSFET到谐振电容/电感（线圈接口）的走线要短、宽、对称，避免不必要的环路。

• 大电流走线用整面铜皮或粗短走线，不要“细线绕远路”然后指望后期靠磁珠补救。

2）功率区、控制区、通信区：必须物理隔离

无线充电板子最常见的“玄学故障”——通讯不稳、偶发停充、FOD飘——很多不是算法问题，是区域没有隔离干净。

建议分区：

• 功率区：MOSFET、谐振电容、线圈接口、输入大电容

• 控制区：IP6826、采样网络、关键基准与去耦

• 通信/检测区：与线圈相关的检测、解调、比较敏感的信号

隔离手段：

• 走线隔离：敏感信号避免穿越功率回路下方，必要时绕行。

• 地划分再单点汇聚：功率地与信号地不要混着走，最后在合适位置单点相连，减少大电流回流对采样与控制的影响。

• 关键节点加地护线/屏蔽：让高dv/dt节点远离控制脚位，必要时用地环绕。

3）高dv/dt节点：离控制芯片越远越好

开关节点的电压跳变会通过寄生电容把干扰“甩”到你意想不到的地方，尤其是采样、基准、通信脚。

处理思路：

• 让开关节点铜皮面积尽量小，不要铺成大面“当天线”。

• 开关节点下方避免走敏感线，尤其不要跨层穿过。

• 驱动走线尽量短，栅极串联电阻位置贴近栅极端，避免振铃。

4）线圈接口与连接器：机械结构会反过来影响电气性能

线圈到板子的连接，如果走线/端子阻抗不一致，会造成额外损耗和发热，还可能改变谐振特性。

建议：

• 线圈端子电流大，焊盘与走线要充足铜面积，避免局部过热。

• 若使用外接线圈，线束长度、走向、屏蔽方式会影响EMI与耦合一致性，最好在结构确定后再做最终定版，否则你会在“结构改一版、EMI重测一次”的循环里出不来。

四、效率与功率：不是越大越好，而是“热、EMI、体验”的平衡

很多人一上来就问：能不能把功率做满？效率能不能再高一点？

现实是：你每提升一点功率，都会在三个地方付出代价：

• MOSFET与谐振电容发热更大，散热与铜皮面积要跟上；

• EMI更难压，高频电流更“吵”；

• 异物检测与通讯更敏感，误判风险上升。

所以做方案别只追峰值，要盯住“稳态温升、整机EMI、用户乱放时的容错”。真正好用的发射端，是在最常见的使用姿势下，保持稳定输出并可控降额，而不是在理想对准时跑出一张漂亮曲线。

五、调试与测试：把“必测清单”变成你的护城河

如果你想让这套IP6826发射端设计能复用、能交付，建议把测试从“能充就行”升级成“用数据逼近量产”。

至少要覆盖：

• 输入电压波动测试：不同适配器、线损、插拔瞬态下是否掉线重连

• 温升测试：MOSFET、谐振电容、线圈端子、板面热点，记录稳态温度与环境温度

• 对准/偏移测试：不同偏移量、不同手机壳、金属附件靠近时的表现

• 异物与误判：模拟小金属片、硬币等，观察FOD是否稳定触发且不误伤正常充电

• EMI预扫：尽早做，别等到结构定型才发现“无处可改”

你会发现：布局、选型、测试这三件事是一条线的三端。前面做得越扎实，后面调试越像“确认”，而不是“赌运气”。

无线充电发射端这条路，最值钱的不是你能把电路画出来，而是你能把它做成“在真实世界里也可靠”的系统。

你在选型上多想一步、在布局上多收一厘米、在测试上多做一组数据，最后都会变成量产时少掉的一次返工。
