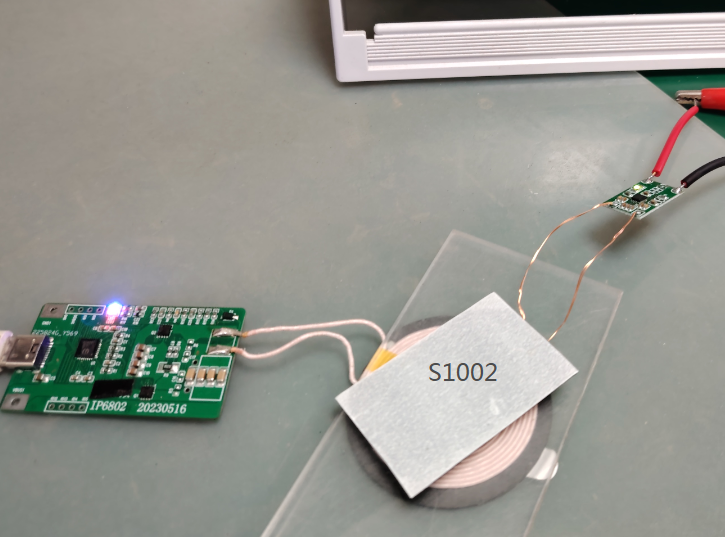

3W无线充接收端芯片型号

当我们谈论无线充电，注意力大多被15W手机快充、50W快充车充这类大功率方案吸引，很少有人留意到占据市场出货量近半的3W小功率无线充。从TWS耳机充电盒、智能手环，到低功耗智能门锁、蓝牙定位标签，越来越多小型IoT设备开始用上3W无线充，可看似简单的小功率方案，背后藏着很多厂商都避不开的技术坑。今天我们就来拆解3W无线充接收端芯片最核心的三个挑战。

轻载效率：看不见的隐形损耗

很多人默认功率越小，做高效率越容易，其实恰恰相反。3W无线充的核心应用场景，几乎都是间歇式充电的低功耗设备：智能门锁大部分时间处于待机补电状态，实际负载往往不到0.5W；TWS耳机只有仓内完全没电时才会满功率充电，大部分时间都处于涓流补电的轻载工况。

传统3W接收芯片大多沿用十多年前的旧架构，满功率状态下效率能做到80%以上，但轻载工况下效率会骤降到60%甚至更低。也就是说，超过三分之一的输入功率都变成了无用损耗，补电一晚上，实际能进电池的电能还不到一半。对于依赖电池续航的小型设备来说，这种隐形损耗直接吃掉了近三分之一的整体续航，很多用户抱怨“无线充就是噱头，充一晚上还是没电”，问题根源往往就在芯片的效率设计上。

更关键的是，为了控制BOM成本，大部分入门级3W芯片会简化整流、降压电路的设计，进一步拉低整体转换效率，最终让终端产品的口碑大打折扣。

发热控制：小空间里的大麻烦

3W的功率，听起来怎么都不会和发热问题挂钩，可实际上，发热恰恰是3W接收芯片最容易被忽略、也最影响用户体验的痛点。

核心矛盾来自两个方面：一来效率损耗直接转化为热量，如果芯片整体效率只有65%，3W满功率输入就会产生超过1W的热量耗散；二来3W接收芯片几乎都用在体积极小的封闭设备里，TWS充电盒内部空间往往不到5立方厘米，智能手环的电池仓更是挤下芯片就没多余散热空间，封闭的塑料外壳又进一步阻碍热量散出。行业调研显示，不少低价3W无线充方案，满功率充电半小时后，外壳温度就能升到45℃以上，长期使用不仅会加速锂电池老化、缩短设备寿命，甚至会出现塑料外壳轻微变形的问题。

此外，很多芯片厂商为了压缩成本，没有做高集成化设计，一颗芯片需要外接十几个二极管、电容等外围器件，不仅挤占内部空间，额外的器件损耗也会进一步推高温度，让本就局促的空间热上加闷。

兼容性：量大价低模式下的售后陷阱

做3W无线充方案的终端厂商，大多走的是量大价低的走量路线，每一分钱的售后成本都会直接吃掉利润，而兼容性问题恰恰是售后投诉的重灾区。

如今市场上的无线充发射端鱼龙混杂，从官方原装到九块九包邮的第三方产品，协议版本、输出特性千差万别：有的发射端不支持低功率档位，握手识别失败就直接断充；有的廉价发射端输出电压波动大，接收端保护机制触发就会停止充电；还有不少老芯片不支持最新的Qi 1.3协议，遇上新出的发射端就会出现“放半天没反应，挪半天位置才能充”的尴尬情况。

更麻烦的是异物检测功能，很多低价3W芯片简化了FOD算法，发射端和接收端之间夹了一点金属碎屑都识别不出来，长时间小功率发热，严重的甚至会引发安全隐患。对于出货几十万台的终端厂商来说，只要1%的兼容性问题，就是几千台的售后量，原本微薄的利润直接会被赔光。

现在整个无线充行业都在追逐大功率快充的风口，3W这类小功率接收芯片的技术痛点，反而很少有厂商愿意沉下心解决。可随着可穿戴设备、小型IoT设备的普及，3W无线充的市场需求还在持续增长，终端厂商对方案的要求也已经从“能用”变成“好用”。

其实这三大痛点也并非无解：新一代3W接收芯片通过优化整流架构提升轻载效率，高集成度设计减少外围器件降低发热，全协议适配覆盖不同档位的发射端，就能解决大部分行业普遍痛点。未来只有真正沉下心解决小功率芯片的实际问题，才能吃下这个越来越大的增量市场。

你在使用小型无线充设备的时候，遇到过断充、发热之类的问题吗？欢迎在评论区留言讨论。
